220kV降压变电所电气部分初步设计

来源:56doc.com  资料编号:5D9319 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D9319
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

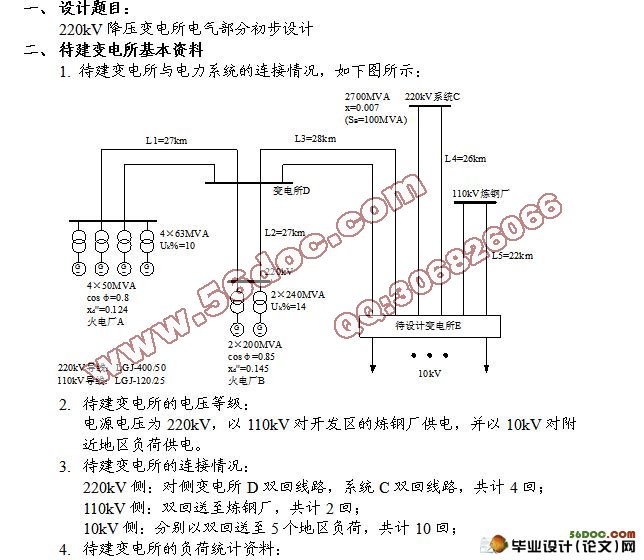

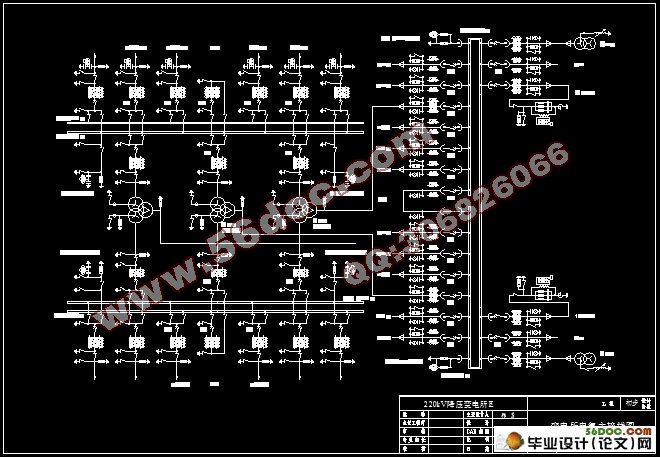

220kV降压变电所电气部分初步设计(任务书,计算书10000字,说明书12700字,cad接线图)

一、    变电所总体情况
1、    所址概况
拟建变电所地处城市近郊,位于城乡结合部废弃荒地上,不占用基本耕地;拟建地址符合城市总体规划要求,周围空旷,无高大建筑物,线路通道资源充足,架空和电缆进出线方便。当地临近国(省)道,运输便利,主变等大件设备可以通过陆路直接运至变电所。
2、    地质条件
变电所拟建位置地势平坦,当地地貌为黄淮冲积平原,水系较发达,河、沟较多。所址方案范围内地形平坦,地面标高约为7.8m左右(1956年黄海高程系)。
根据区域地质资料和本次勘测结果,所址地区的地基土主要由第四系全新统冲积成因的粉土和粉质粘土。
地震基本力度定为6度
3、    气象水文条件
地区历年最高气温:40℃
地区最热月平均最高气温:28℃
地区历年最高气温:-20℃
地区最冷月平均最低气温:0℃
地区历年平均雷暴日数:33.6
地区历年最多雷暴日数:45
地区历年最大风速:30m/s
历史最高洪水位:8.7m
历年平均降水量:928.2mm
历年最大降水量:1430.9mm
历年最大日降水量:184.3mm
4、    环境条件
拟建位置处于城郊,周围基本是基本农田,没有集中居住的居民区;也没有重要的电子、通信和易燃易爆设施;当地大气质量良好,2km范围内没有重污染企业和其他污染源,适宜建造变电所。
5、    电压等级、负荷情况及分析


220kV降压变电所电气部分初步设计
220kV降压变电所电气部分初步设计


目        录
一、    变电所总体情况    1
1、    所址概况    1
2、    地质条件    1
3、    气象水文条件    1
4、    环境条件    1
5、    电压等级、负荷情况及分析    1
5.1 电压等级    1
5.2 负荷情况    1
5.3 负荷分析    2
6、    变电所接入系统情况    2
7、    变电所的规模    3
二、    主变压器    4
1、    负荷情况    4
2、    负荷发展情况    4
2.1变电所10kV负荷发展情况    4
2.2变电所110kV负荷发展情况    4
3、    本期容量确定原则和扩建规划    4
4、    主变压器台数的确定    4
5、    主变压器容量的确定    5
5.1 变电所5年后的负荷    5
5.3 变电所单主变运行情况校验    5
6、    主变压器型式的确定    6
6.1 主变相数    6
6.2 主变绕组数    6
6.3 主变绕组接线组别    6
6.4 主变调压方式    6
6.5 主变冷却方式    6
6.6 主变压器型号及基本参数    6
三、    电气主接线    7
1、    220kV侧电气主接线方式    7
2、    110kV侧电气主接线方式    7
3、    10kV侧电气主接线方式    7
四、    高压配电装置    8
1、    高压配电装置型式    8
五、    所用电方案    9
1、    所用电源    9
2、    所用电接线方式    9
3、    所用变压器数量、容量及基本参数    9
4、    所用变压器型式:    9
六、    继电保护及自动装置方案    10
1、    10kV线路保护    10
2、    10kV母线保护    10
3、    110kV线路保护    10
4、    110kV母线保护    10
5、    220kV线路保护    10
6、    220kV母线保护    10
7、    主变压器保护    10
七、    互感器选择配置方案    12
1、    电压互感器(TV)    12
1.1 变电所220kV母线电压互感器    12
1.2 变电所220kV线路侧电压互感器    12
1.3 变电所110kV母线电压互感器    12
1.4 变电所110kV线路侧电压互感器    12
1.5 变电所10kV母线电压互感器    12
2、    电流互感器(TA)    13
2.1 变电所220kV线路间隔电流互感器    13
2.2变电所220kV母联间隔电流互感器    13
2.3主变220kV间隔电流互感器    13
2.4 变电所110kV线路间隔电流互感器    13
2.5 主变110kV侧及110kV母联间隔电流互感器    14
2.6 变电所10kV线路间隔电流互感器    14
2.7 主变10kV侧及10kV母线分段间隔电流互感器    14
2.8 变电所10kV所用变间隔电流互感器    14
2.9 变电所10kV电容器间隔电流互感器    14
八、    变电所及系统短路故障分析    15
1、    短路条件分析    15
1.1 变电所与系统连接情况简图    15
1.2 短路电源分析    15
1.2 变电所主接线简图    15
2、    变电所220kV侧短路故障分析    16
2.1 全接线运行时短路故障    16
2.2 非全接线运行时短路故障    16
2.3 计算分析(详见计算书)    16
3、    变电所110kV侧短路故障分析    17
3.1 两变压器并列运行时短路故障    17
3.2 一台变压器运行时短路故障    17
3.3 计算分析(详见计算书)    17
4、    变电所10kV侧短路故障分析    17
4.1 两变压器并列运行时短路故障    17
4.2 一台变压器运行时短路故障    17
4.3 计算分析(详见计算书)    17
九、    断路器及隔离开关选择及校验    18
1、    变电所220kV侧各间隔    18
1.1 变电所220kV主变出口间隔    18
1.2 变电所220kV母联间隔    18
1.3 变电所220kV进出线间隔    19
2、    变电所110kV侧各间隔    20
2.1 变电所110kV主变出口间隔    20
2.2 变电所110kV母线分段间隔    20
2.3 变电所110kV出线间隔    21
3、    变电所10kV侧各间隔    22
2.1 变电所10kV主变出口及母联间隔    22
2.2 变电所10kV出线间隔    22
十、    变电所10kV硬母线选择及校验    24
1、    材质及型式    24
2、    规格尺寸及参数    24
3、    长期允许电流    24
4、    热稳定    24
5、    动稳定    24
6、    导体共振    24
7、    硬母线校验表    25
十一、    变电所防雷保护    26
1、    接地网    26
2、    变电所直击雷保护    26
2.1 独立避雷针    26
2.2 构架避雷针    26
3、    变电所的侵入波保护    26
3.1 进出线间隔    26
3.2 母线及变压器出口    26
3.3 变压器中性点    26
4、    变电所进线段保护    26
