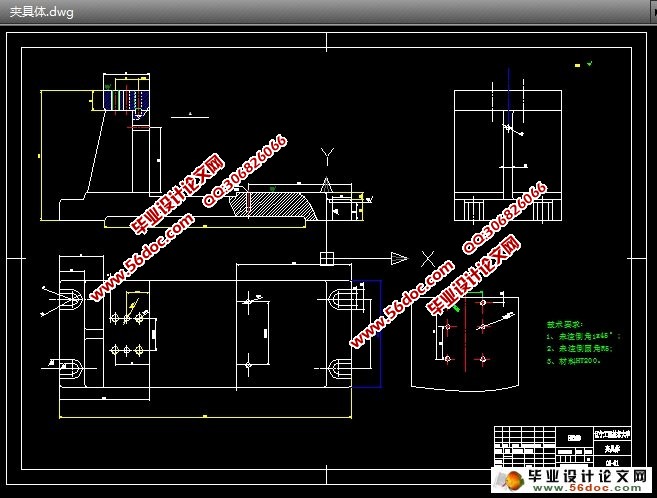

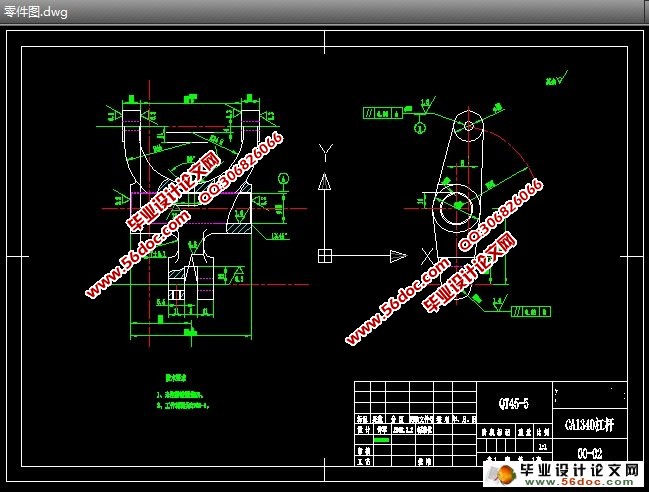

CA1340杠杆加工工艺及M4螺孔加工夹具设计(课程设计)(说明书6800字,工艺卡,工序卡,CAD图4张,CAXA图4张)
1.1.2 审查杠杆的工艺性
   该零件材料为QT45-5,该材料具有良好的铸造性能、耐磨性、切削加工性能及低的缺口敏感性等。另外球墨铸铁可通过热处理大大提高其性能。球墨铸铁工艺简单,一般铸造车间均可生产。
   分析零件可知,杠杆叉头和叉轴孔两端面均需要切削加工,并在轴向方向上均高于相邻表面,这样减少了加工面积,又提高了杠杆端面的接触刚度;Φ20mm,Φ6mm孔的端面均为平面,可以防止加工过程中钻头钻偏,以保证孔的加工精度;另外该零件除主要工作表面外,其余表面加工精度均较低,不需要高精度机床加工,通过铣削、钻床的粗加工就可以达到加工要求;而主要表面虽然加工精度相对较高,但也可以在正常的生产条件下,采用较经济的方法保质保量的加工出来。由此可见,该零件的工艺性较好。
1.1.3.确定杠杆的生产类型
依设计题目知:N=4500件/年,泵体重量为3.0kg,泵体属轻型零件。该泵体的生产类型为中批生产。

杠杆的技术要求
                    杠杆技术要求表
加工表面    尺寸及偏差/mm    公差及精度等级    表面粗糙度Ra/μm    形位公差/mm
杠杆叉头左侧两端面    12    IT9    6.3
杠杆叉头右侧两端面    12    IT9    6.3
Φ20mm孔    Φ20H7    IT7    1.6
Φ8mm锥形孔    Φ8    IT12    12.5
Φ4mm圆柱孔    Φ4    IT12    12.5
杠杆叉轴孔两端面    800-0.2
    IT11    3.2
杠杆叉脚槽内侧面    8    IT9    6.3
杠杆叉脚槽内上表面    12    IT9    6.3
M4螺孔    M4    IT7    1.6
Φ6mm孔    Φ6H7    IT7    1.6    ∥    0.06    A
Φ8mm孔    Φ8H7    IT7    1.6    ∥    0.08    B
