柴油机气缸盖加工工艺及夹具设计(含CAD零件图夹具装配图)

来源:56doc.com  资料编号:5D18990 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D18990
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

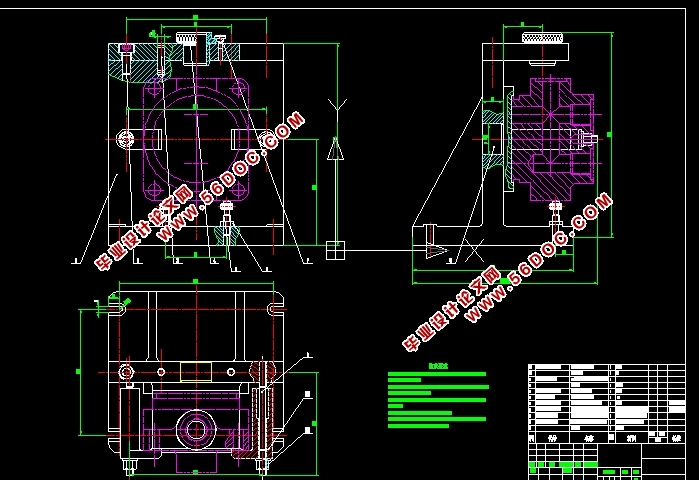

柴油机气缸盖加工工艺及夹具设计(含CAD零件图夹具装配图)(论文说明书9000字,CAD图纸7张,工艺卡,工序卡)
2.1 零件的分析
2.1.1 零件的作用
本次设计题目为柴油机气缸盖。柴油机气缸盖用螺钉固定在缸体的顶部其功用如下:
  封闭气缸套的顶部由活塞和缸套组成。将气缸套压到阀体的正确位置,使活塞正常移动。通过装配喷油嘴、气缸启动阀、进气管、排放阀、安全阀等辅助零件。使气体得到分配和冷却。因此,气缸盖的孔腔和通道较为复杂。

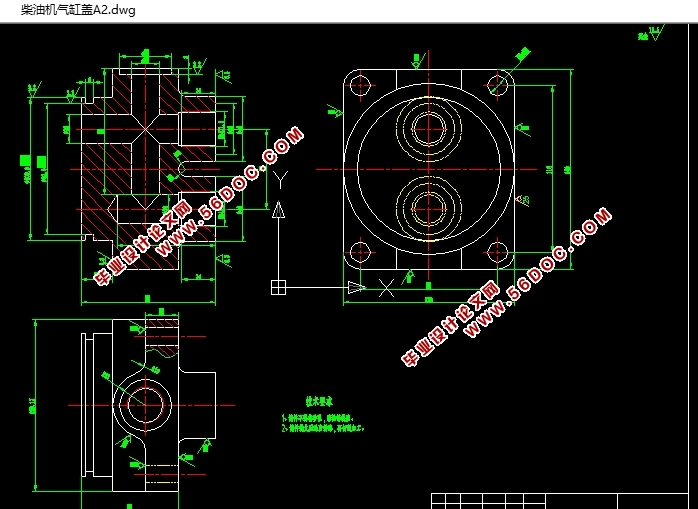

零件图如下所示

2.1.2 零件的工艺分析
由柴油机气缸盖零件图可以了解到。柴油机气缸盖是一个圆周类的铸造零件,从形状分析,他的外圆、两侧的端面、螺纹孔及油道孔需要进行机械加工。因此可将其分为三组加工表面,总结如下:
(1)中心孔为基准的一组加工尺寸。这一组加工尺寸包含:左右端面、φ92外圆、φ100外圆;
(2)以右端大端面为基准。这一组加工尺寸包括:4-φ14;
(3)以右端大端面为基准。这一组加工尺寸包括:M24X1.5,及台阶孔;
