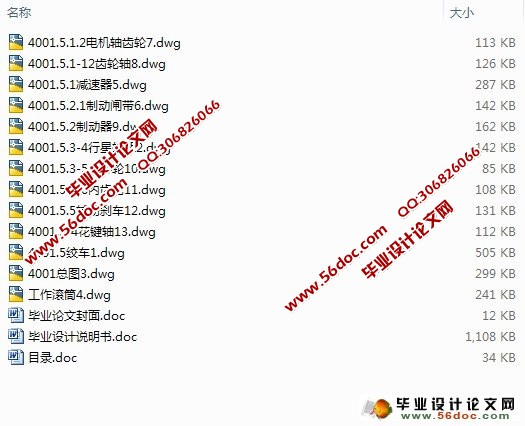

P-30(B)耙斗装岩机绞车设计(含CAD零件图和装配图)(论文说明书21600字,CAD图纸13张)
摘 要：P-30(B)耙斗装载机属于矿井巷道掘进的装岩设备，是耙装机和转载机“合二为一”的机型。可称之为转载式耙斗装岩机。为了适应大断面矿井快速掘进的要求，从而解决装载速度不能满足掘进速度要求的矛盾，论文中以耙斗装岩机的生产率和耙斗容积为已知条件，通过大量的计算、推理和论证，设计了耙斗装岩机绞车部分的减速器、工作滚筒、空程滚筒、制动器等绞车主要部件。本设计中工作滚筒和空程滚筒的传动部分采用行星齿轮机构来完成，并对行星齿轮传动系统均载的基本原理做了简单的说明。这样就使得按该方案设计的绞车具有操作省力、灵活，调整简便，事故少，维修工作量小的优点，同时在吸取成型产品生产和使用经验的基础上完成了耙斗装岩机的绞车设计。
关键词：绞车；电动机；滚筒；变速箱；制动器
Design of P-30(B) Rake Bucket Rock Loader Winch
Abstract: P-30 (B) rake bucket loader is installed to mine rock Tunneling Equipment, is a rake and loader installed "combined" models. Reprinted type rake may be called to rock loader bucket. Large section of mine in order to meet the requirements of fast driving, in address loading speed can not meet the requirements of the contradictions driving speed, paper, rock loader bucket with rake and rake the productivity of the buckets of known conditions, through a large number of calculations, reasoning and argumentation, designing to rake bucket rock loader winch part of the reducer, the working cylinder, air-way roller, brakes and other key components winch. The design of the work rollers and air-way roller planetary gear transmission part is to be completed, and the planetary gear transmission system. The basic principles are set out in a simple description. This shide in accordance with its design of the winch with operational effort, flexible, easy to adjust, less accidents, maintenance workload of small advantages, while on the basis of learning from the experience of molding products and using a rake the complet of the winch rock loader bucket design .
Key words:winch;electric motor;roller;transmission;brakes
本设计的主要内容
本文在通过对矿山机械的学习和了解以及实地考察，确定了要做以下的内容：
(l)对绞车的组成、类型、性能特点等进行概要介绍，简单阐述了绞车今后的发展方向
(2)介绍了绞车功能和原理，对组成绞车各主要单元部件的结构和性能特点进行了对比、分析和选择，从中选出了最优方案，对其进行了可行性分析。
(3)完成了绞车参数设计，确定了绞车总体参数，并先后对组成绞车主要单元如滚筒、变速箱、主刹车、辅助刹车等技术参数进行了较为详细的设计计算。
(4)对绞车总体结构、主要组成部件及关键零件等进行了比较详细的设计，确定了绞车总体结构尺寸和重量。
(5)完成了绞车主要组成零件的强度设计，尤其对滚筒轴、变速箱输出齿轮等关键零件进行了模型简化、载荷分析、应力分析、静强度分析、疲劳强度分析及可靠性分析等，以确保设计零件的安全性、合理性等。
2.1 绞车的功能、原理
为了能准确并清晰的描述绞车的功能、原理，以下从绞车的功能、功能逻辑分析和工作原理三方面进行叙述。
2.1.1 绞车的功能
在矿井耙矿过程当中，绞车的主要功能表面在:
(l)实现耙斗的运动及停止。
(2)实现耙斗在耙矿过程中的速度变化。
(3)提供耙斗在耙矿的时候的动力和卸料时候的动力。
(4)实现耙斗的往返作业动作和耙矿动作。
绞车基本参数确定
根据对绞车的总体设计和相关资料可以得以下绞车设计的主要约束参数：
(1)工作滚筒
钢绳牵引力 1105——1620 （N）
绳速 0.82——1.2 （M/S）
最大容绳量 85 （M）
滚筒直径 150——260 （MM）
传动比 23.83
(2)空程滚筒
钢绳牵引力 717——1060 （N）
绳速 1.27——1.85 （M/S）
最大容绳量 85 （M）
滚筒直径 150——260 （MM）
传动比 15.49
(3)电动机
型号 DZ3B-17
功率 17 (KW)
转速 1460 (r/min)
重量 225 (KG)
(4)钢绳直径 12.5 (MM)
(5)绞车外形尺寸
长度 1220 (MM)
宽度 950 (MM)
高度 615 (MM)
目 录
摘要 1
关键词 1
1 前言...2
1.1 耙斗装岩机绞车概述. .2
1.2 国内外研究现状. .3
1.3 本文选题的目的及来源.4
1.4 本设计的主要内容.4
2 绞车方案设计.5
2.1 绞车的功能、原理. 5
2.2 组成绞车主要部件形式设计 6
2.3 绞车传动方案设计及结构特点.11
2.4 绞车方案的对比分析及优选.11
2.5 方案可行性分析.13
3 绞车性能参数设计.....15
3.1 纹车基本参数确定...15
3.2 绞车主要零部件参数设计计.16
4 绞车结构设计23
4.1 绞车总体结构设计...23
4.2 绞车部件结构设计..25
4.3 零件的结构设计.26
5 绞车强度设计.27
5.1 行星齿轮传动均载分析.29
5.2 行星轮系中心轮设计计算.32
5.3 绞车主制动器的设计计算.36
6 结论.39
参考文献40
致 谢.....41
|
