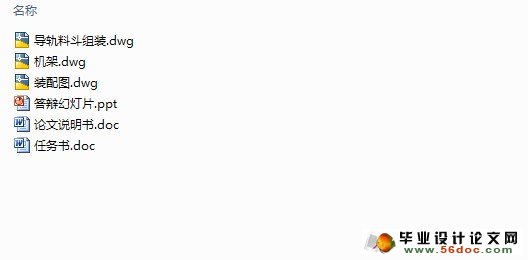

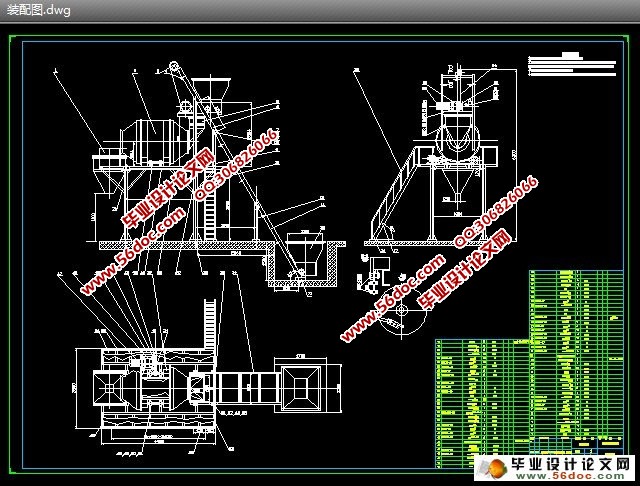

BB肥生产设备总体设计及机架设计(任务书,论文说明书16500字,CAD图3张,答辩PPT)
摘 要
自从我国加入世界贸易组织以来，我国获得一个更加稳定的国际贸易环境，各行各业都面临着重大的机遇和挑战，肥料行业也不例外，BB肥作为实现测土配方施肥的重要肥种，越来越受到各方面的重视，中华合作时报•农资专刊顺应时势发展，组织业内精英共聚一堂、各抒己见，共同探讨中国BB肥行业的发展思路，如果说第一届BB肥行业发展论坛的胜利召开为我们指明了发展目标，那么此届发展论坛的召开应该是探讨达到这个目标我们所需要做的努力。
中国BB肥行业的发展正处在一个十分关键的时期，面临着各种机遇和挑战，机遇就是党和政府对“三农”问题的高度重视、社会主义新农村建设、国家对测土配方施肥工程的大力提倡，社会大环境给BB肥提供了广阔的发展空间，农资人的睿智为BB肥描绘了光明的发展前景，但是还要看到，随着市场经济对农资行业的浸透，WTO保护期的结束，国外农资大鳄对中国农资的分销市场早已垂涎已久，我国化肥行业面临着前所未有的挑战。中国化肥行业，特别是BB肥行业，应该团结起来、发挥整体优势，做大自己，抵御来自国外BB肥的强烈冲击。涅盘之后得到的将是永生。
这样，BB肥生产设备在我国也必然有很好的发展前景，本设计课题是（9-BBⅡ型）BB肥生产设备总体设计及传动系统设计。这个课题主要包括总体方案的确定和传动系统尺寸的确定及计算。完成这个课题，能够让我们学会如何将课堂上所学的理论知识更好的应用到社会实践中去。
由于水平有限。本论文中必然存在不少纰漏和错误，敬请评阅老师们批评指正。
关键词：机遇
挑战
发展
Abstract
Since Chinese accession to the World Trade Organization, China access to a more stable international trading environment, businesses are faced with major opportunities and challenges, the fertilizer industry is no exception, BB fertilizer soil testing as an important fertilizer Fertilization species, the more to more attention from all sides, the Chinese co-operation conform to the trend of the times Times special agricultural development, the industry's elite organizations together to express their views and to discuss China's fertilizer industry BB thinking, if we say that the first Development Forum BB fertilizer industry victory held for us a clear development goals, so this session should be convened to develop the Forum is to explore to achieve this objective we need to do efforts.
BB fertilizer Industry in China's development is at a very critical period, facing a variety of opportunities and challenges, opportunities and the government is the party of "Three Rural Issues" attached great importance to building a new socialist countryside, the state soil testing Fertilization a strong proponent of the project, social environment to BB fertilizer provides a broad space for development of human wisdom for agricultural fertilizer BB painted a bright future, but would also like to see, with the market economy on the agricultural industry immersion, the end of protection period WTO, foreign agricultural predators of the distribution of China's agricultural market has long been coveted for a long time, China's fertilizer industry is faced with unprecedented challenges. China's chemical fertilizer industry, in particular, BB fertilizer industry should unite together to play the whole advantage of their big, fat BB from abroad against a strong impact.
So, BB fertilizer production facilities in China are bound to have good prospects for the development, the design issue is (9-BB Ⅱ type) BB fertilizer production equipment design and drive system design. The main subject of the overall program, including the identification and determination of transmission and calculation of the size. The completion of this subject, can we learn how to learn in class by the application of theoretical knowledge to the society a better practice.
In this paper, there is bound to be a lot of fault and error please comment criticism teachers.
Key words: Opportunity
Challenge
Development
总体设计
2.2.1 设计思想
BB肥料是一种固体散装掺混型复混肥料，是根据土壤的可供养分含量和农作物的养分需求规律，有针对性地配制成的一种复混肥料。因此，它是根据土壤养分供给情况和肥料性质，将单质氮、磷、钾肥及其其它微量元素、杀虫剂等按一定比例混合而成的多元素的高浓度复合肥。因此要求BB肥生产设备在保证原有颗粒不破坏的情况下搅拌均匀。经过对比试验，我们采用滚筒搅拌装置，该装置水平放置，进出料口在滚筒两端，正转是进料搅拌，反转是出料
2.2.2 主要结构

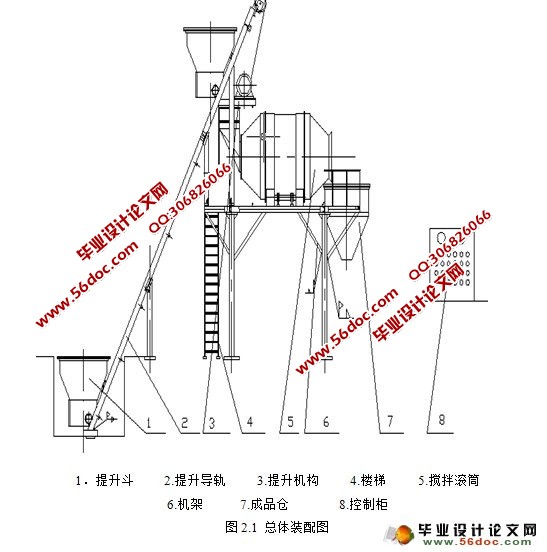

9BB-Ⅱ型BB肥生产设备主要由提升斗、搅拌滚筒、电控柜、提升系统、机架等组成。
2.2.5 技术要求
1 一般要求：
1.1 BB肥生产设备应符合本技术条件的要求，并按批准的产品图样及技术文件制造。
1.2 图样上未标注公差应按GB1804的规定。板金件按等级IT14，机加工按IT12。图样上未注形位公差按GB1184的D级规定。
1.3 焊缝采用手工电弧焊。
2 基本功能参数及技术要求：
2.1.生产率：4—5吨/时；
2.2.装机容量：5.5千瓦；
2.3.分批混合：500kg/批；
2.4.产品质量：混合均匀度变异系数Cv≤10%；
2.5.耗能：耗电≤5kWh/t
2.6.外形尺寸：7500×3600×6300；
2.7.用材：搅拌滚筒等用不锈钢材料，厚度分别为搅拌滚筒4mm、成品仓2mm、提升斗4mm，其余材料用普通碳钢。
2.2.6 总体尺寸综合

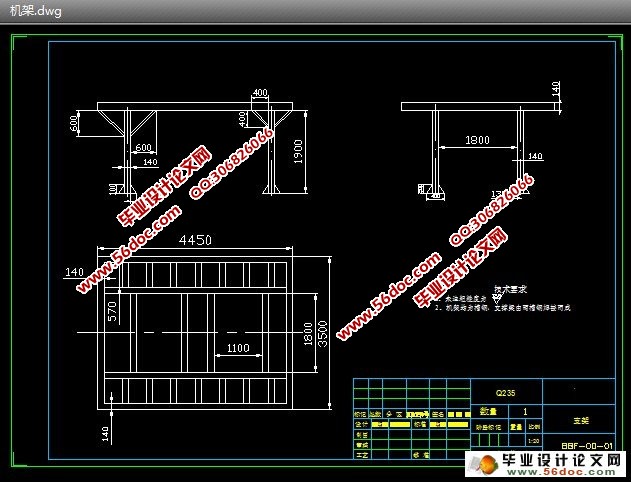

确定设备外形尺寸：7500×3500×6300。在这个基础上来定其它各个部件的尺寸。考虑到料斗对导轨的作用，导轨选槽钢126×53×5.5（GB707-88,型号为12.6），长度初步选为10m，导轨与地面角度定为60度。因为还有计量包装系统，所以料斗仓放在水平地面以下，料斗仓支座离地面高度为1520mm。第一、二根支架间距离定为1200mm；第二、三根支架间距离定为700mm。料斗仓离左边立柱处定为3810mm。机架由于受到滚筒的压力作用并考虑支撑滚筒的尺寸，机架的尺寸定为4450×3500，机架选槽钢126×53×5.5。立柱选槽钢140×58×6（GB707-88,型号为14a），并由两根槽钢140×58×6焊接在一起而成。左右立柱间相距2900mm。
目录
1 绪 论 5
1.1 研究的目的和意义 5
1.2 我国与世界其他国家BB肥生产设备发展现状 6
1.3 BB肥生产设备的特点 7
1.4 BB肥及其生产设备在我国的发展展望 8
2 总体方案确定 10
2.1 总体设计要求 10
2.2 总体设计 10
2.2.1 设计思想 10
2.2.2 主要结构 10
2.2.3 工作原理 10
2.2.4 工艺流程 10
2.2.5 技术要求 11
2.2.6 总体尺寸综合 11
2.3 总体图 11
3 提升系统的设计计算 13
3.1 料斗仓重量计算 13
3.2 提升系统的设计计算 14
3.2.1 导轨强度校核 14
3.2.2 导轨刚度校核 18
3.3 提升系统电动机选择 21
3.3.1 选择电动机类型和结构型式 21
3.3.2 选择电动机的容量 21
3.3.3 选择电动机的型号 23
4 机架的设计及校核 27
4.1 机架结构类型 27
4.1.1 按机架外形分类 27
4.1.2 按机架的制造方法和材料分类 27
4.2 机架结构的选择 27
4.3 机架设计计算的准则和要求 27
4.3.1 机架设计的准则 28
4.3.2 机架设计的一般要求 28
4.4 机架的形式及主要参数 28
4.5 机架的强度校核 30
4.6 机架的刚度校核 35
4.7 立柱的强度及稳定性校核 41
5 检验安装和使用维修 43
5.1 检验规则 43
5.2 吊装，安装和调整 43
5.3 使用操作 43
5.4 维修保养和故障排除 44
6 总结 45
参考文献 46
致 谢 47
|
