山楂去核机的设计(农业机械)(含CAD图,SolidWorks三维)

来源:56doc.com  资料编号:5D13726 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D13726
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

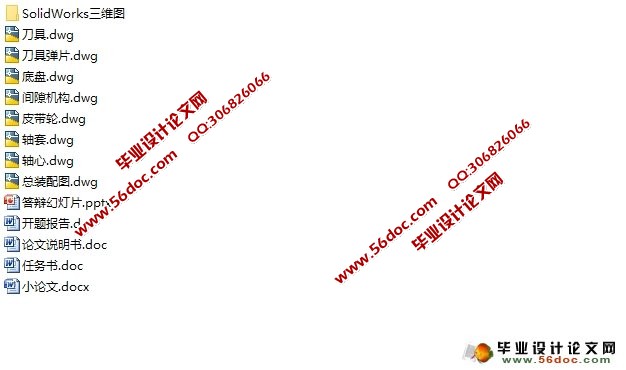

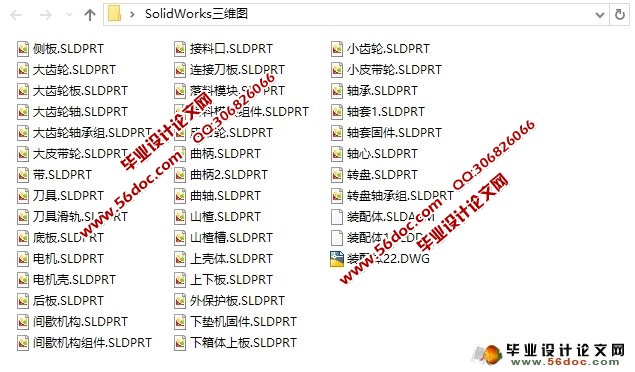

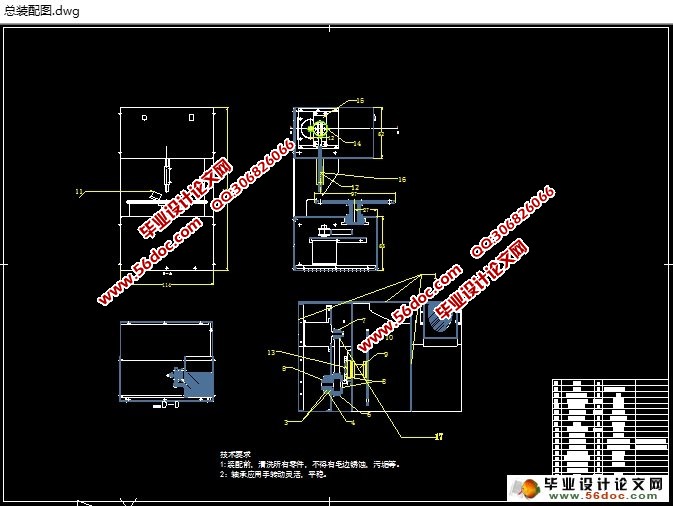

山楂去核机的设计(农业机械)(含CAD图,SolidWorks三维)(任务书,开题报告,论文说明书10600字,CAD图纸8张,SolidWorks三维图,答辩PPT)
山楂去核手工作业现在在中国仍然是主要的加工手段,不仅占用大量的劳动力、劳动强度大、生产率低,而且卫生安全也得不到有效保障。去核作业是山楂加工工序中十分重要的前处理工序。以往的手工操作远不能满足现代山楂加工的需求,不仅占用大量的劳力,劳动强度大,生产效率低,且产品质量难以控制。本设计主要是为了解决山楂去核作业的劳动强度大,安全卫生,提高生产效率,降低山楂果实破损率,保证山楂产品的质量。因此,小型山楂山楂机有非常好的应用前景。

关键词:山楂;山楂机;刀具设计

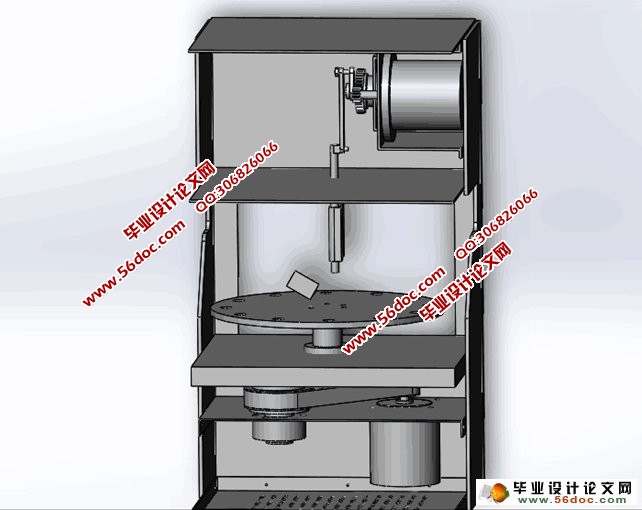

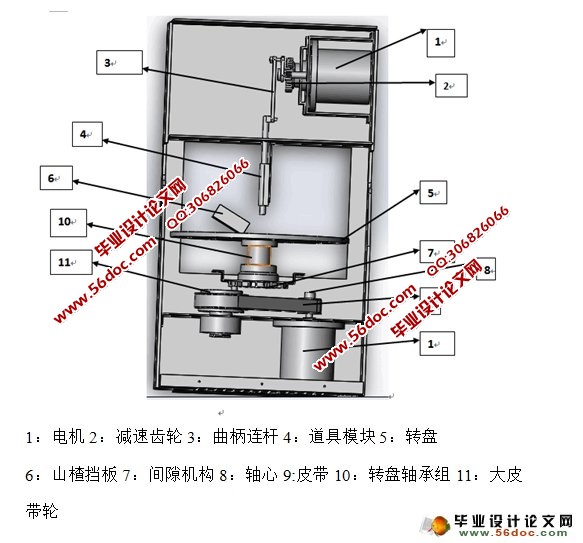

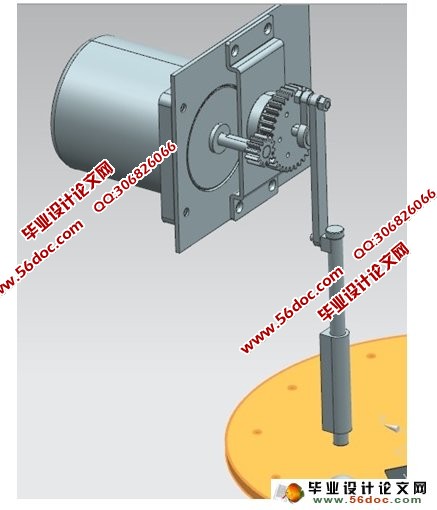

小型山楂去核机,主要包括1去核刀具、2山楂定位盘、3定位盘主轴、4传动间歇轮、5传动圆轮、6传动轴、7连杆、8转盘、9挡板。其中,去核刀具能够去掉山楂的内核,且保证山楂不破碎;山楂定位盘能够给山楂定位,确保去核刀具能够准确的去掉山楂的内核;传动间歇轮,能够在传动圆轮的运转过程中,每30°转动一下,进而使山楂定位盘间歇转动;传动圆轮,每转动一圈,带动间歇轮转过30°一次;转动轴保证传动圆轮平稳传动;连杆在转盘圆周运动过程中,分别带动传动圆轮转动和去核刀具的上下运动;转盘做圆周运动带动连杆运动;挡板的作用是收集去核后的山楂。山楂山楂机工作原理是:发动机发动后,通过皮带轮把动力传给减速器,减速器减速后带动转盘转动,转盘转动带动连杆做往复运动,一边连杆带动刀具上下运动完成山楂的去核工作,另一边连杆带动传动盘,传动盘每转动一周,带动间歇轮转动一次(30°),在主轴的转动下使山楂定位盘转动。(当转盘带动连杆运动到最上方的时候,传动的转动装置带动间歇轮转动,进而使定位盘带动山楂转动到刀具下方,当转盘向下运动时,传动装置离开间歇轮做圆周运动,刀具在连杆作用下,向下运动完成山楂的去核工作,如此反复。山楂随刀具向上时,遇到挡板脱落到定位盘上随定位盘转动,当遇到第二个挡板的时候被剥落下去,掉落到收集带中。


山楂去核机的设计(农业机械)(含CAD图,SolidWorks三维)
山楂去核机的设计(农业机械)(含CAD图,SolidWorks三维)
山楂去核机的设计(农业机械)(含CAD图,SolidWorks三维)
山楂去核机的设计(农业机械)(含CAD图,SolidWorks三维)
山楂去核机的设计(农业机械)(含CAD图,SolidWorks三维)
山楂去核机的设计(农业机械)(含CAD图,SolidWorks三维)



目 录
1 前言    1
1.1本论文研究的目的和意义    1
1.2 国内外果核类山楂机械的发展情况    1
1.3 山楂的特性和山楂山楂机的应用前景    2
2 山楂山楂机设计    3
2.1马达的选择    4
2.2 传动装置的选择    6
3 山楂山楂机关键部件设计    9
3.1 去核的刀具    9
3.2 山楂定位盘    10
3.3 山楂机定位盘主轴    10
3.4 山楂机主轴间歇轮    12
3.5 山楂机传动圆盘    13
3.6 山楂机传动盘的轴    13
3.7 轴承选择    16
总 结    17
致 谢    18
参考文献    19
