双单叉结构液压升降机设计(含CAD图,UG三维图)

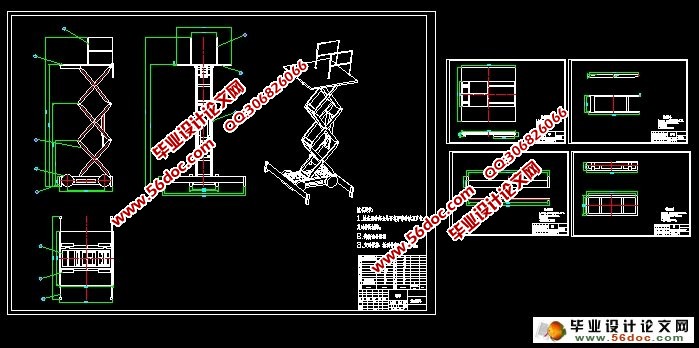

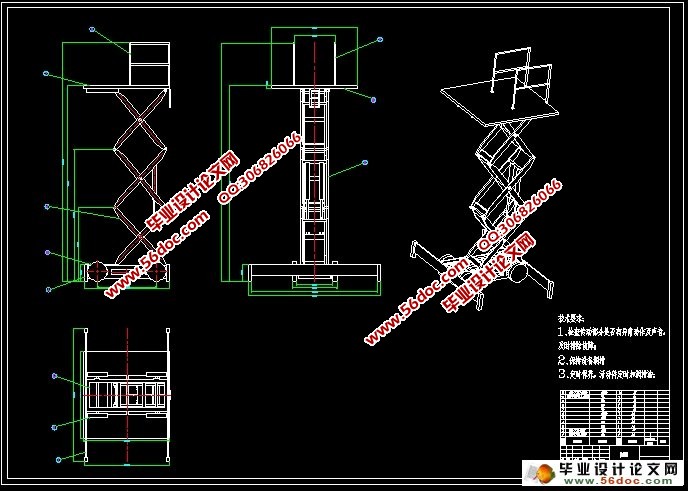

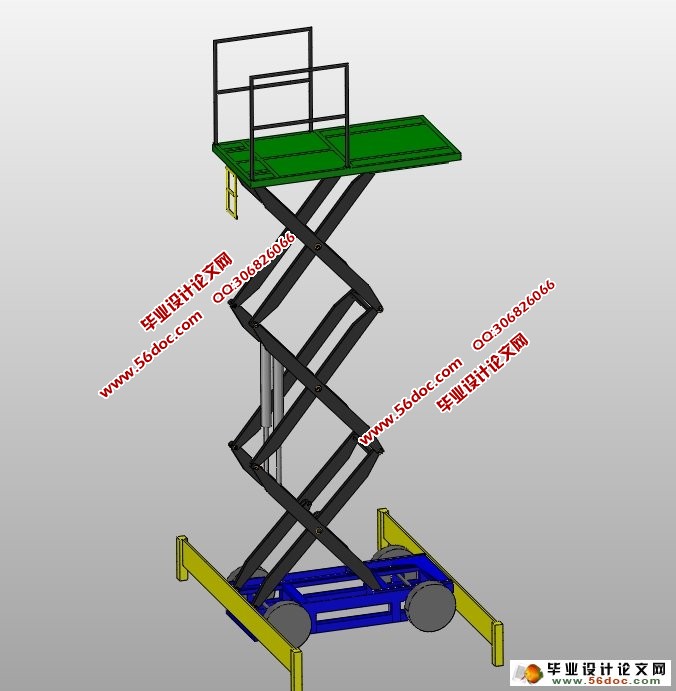

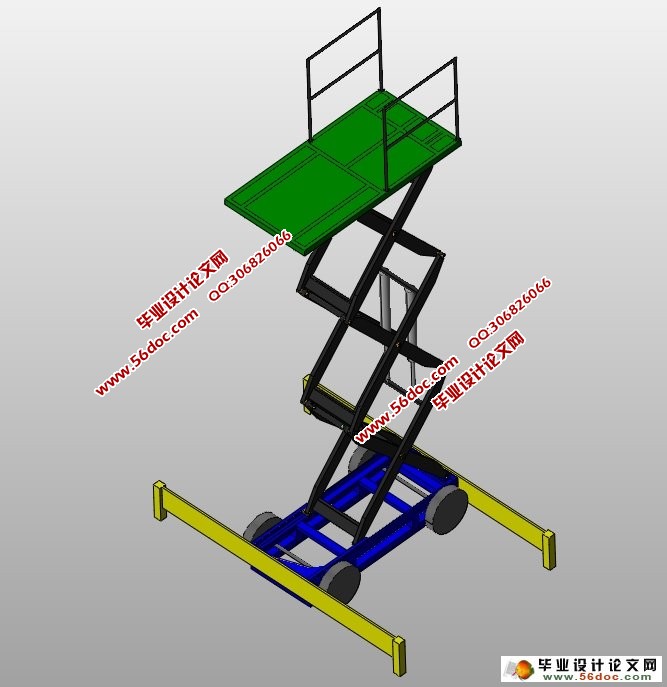

双单叉结构液压升降机设计(含CAD图,UG三维图)(含CAD图,UG三维图)(设计说明书7900字,CAD图纸5张,UG三维图)
升降机的工艺参数
本设计升降机为全液压系统，相关工艺参数为：
额定载荷：2000kg（夹持式手部）
升降高度：1-3米
平台尺寸：2*2米
3.执行元件速度和载荷
3.1执行元件类型、数量和安装位置
数量：该升降平台为双单叉结构，故其采用的液压缸数量为2个完全相同的液压缸，其运动完全是同步的，但其精度要求不是很高。
安装位置：液压缸的安装方式为耳环型，尾部单耳环，气缸体可以在垂直面内摆动，安装的位置为图 所示的前后两固定支架之间的横梁
之上，横梁和支架组成为一体，通过横梁活塞的推力逐次向外传递，使升降机升降。
