镜头架的设计(含CAD零件图装配图)

来源:56doc.com  资料编号:5D16853 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D16853
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

镜头架的设计(含CAD零件图装配图)(开题报告,论文说明书8000字,CAD图纸3张)
摘要
本实用新型涉及摄影、摄像、放映设备技术领域,特别涉及一种照相机镜头架。相机镜头架,由透镜圈上的胶膏所描述的透镜座,其中,所描述的支撑设置是用来接收透镜的透镜在粘贴阀座的过程中的插槽。但由于本实用新型中的插槽,透镜架与音圈电机在粘接过程中,被挤出的胶必然会流入槽内,而被接收到的方式槽。因此,本实用新型可有效防止镜片架和外音圈电机上的挤胀现象,从而减少了拆下镜头架和音圈电机外胶工艺,提高了镜头模组的效率,提高了相机模组的外观美化性。
关键词:效率 、镜头架

镜头架的基本结构

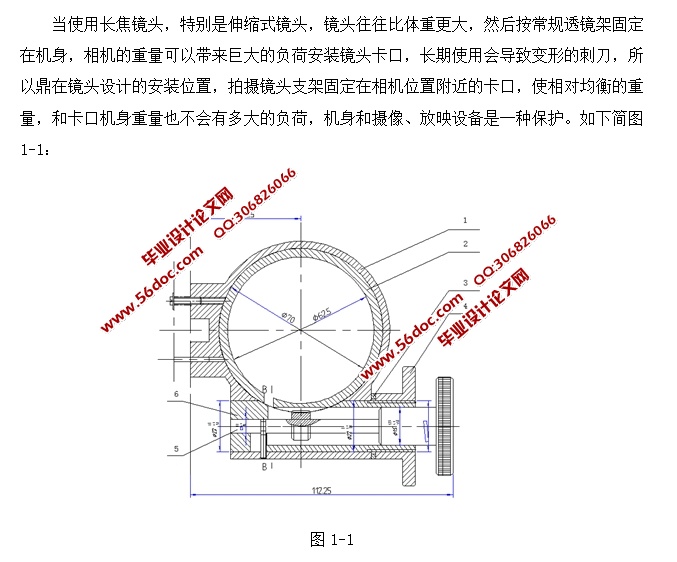

当使用长焦镜头,特别是伸缩式镜头,镜头往往比体重更大,然后按常规透镜架固定在机身,相机的重量可以带来巨大的负荷安装镜头卡口,长期使用会导致变形的刺刀,所以鼎在镜头设计的安装位置,拍摄镜头支架固定在相机位置附近的卡口,使相对均衡的重量,和卡口机身重量也不会有多大的负荷,机身和摄像、放映设备是一种保护。
从图中的镜头支架分析,所有安装在架体4部分,和两个销和两个螺钉位于摄像机、投影仪、安装架体大孔(ø70)中套 有能前后移动的内衬圈。架体4级圆柱孔的轴(ø22)是主要的装配线,配备锁装配生产线7套,他们是H7 / G6间隙配合。锁套内调节齿轮9,它们与H11 / C11,H8 / F7间隙配合。当调整齿轮和衬套到位后,用螺丝m3x2齿轮的轴向定位调整。锁紧设置外螺纹带锁紧螺母,当螺母拧紧并将锁紧套移至右侧时,锁紧套上罐力衬圈收缩并锁紧油缸镜头。当用齿条与衬套啮合传动时,可带动衬环前后直线运动,从而达到调节焦距的目的。


镜头架的设计(含CAD零件图装配图)

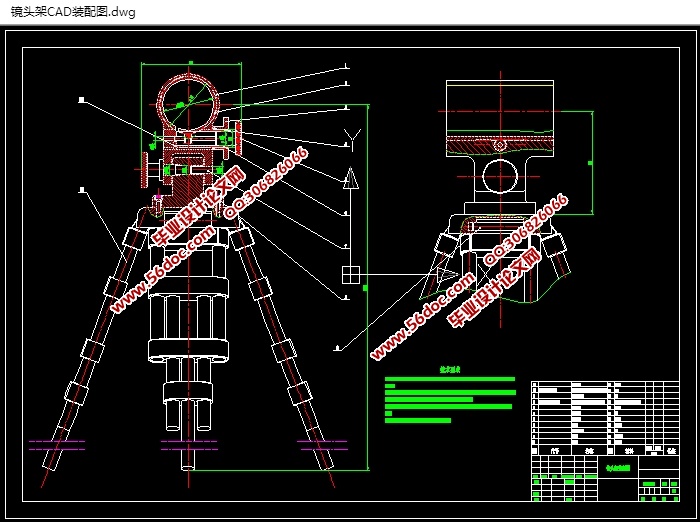

镜头架的设计(含CAD零件图装配图)
镜头架的设计(含CAD零件图装配图)


目  录
摘要……………………………………………………………………………(1)
前言 ……………………………………………………………………………(2)
第1章  概论 …………………………………………………………………(2)
1.1  镜头架的基本结构………………………………………………………(2)
1.2 镜头架的应用………………………………………………(3)
第2章  镜头架主要部件的设计及作用……………………………………(5)
2.1   架体的设计 ……………………………………………………………(6)
2.2   衬圈的设计…………………………………………………………(10)
2.3   垫圈的设计……………………………………………………………(13)
2.4   齿轮轴的设计………………………………………………………(13)
2.5   法兰螺母的设计………………………………………………………(14)
2.6   三脚架的设计…………………………………………………………(16)
第3章   镜头架标准件的选择……………………………………………(19)
3.1  GB/T 70.1-2008  M5X16螺钉……………………………………(19)
3.2   GB/T 75-1985  紧定螺钉 M3x12 ……………………………………(20)
第4章 镜头架AutoCAD 2007绘制过程……………………………………(23)
4.1 AutoCAD 2007功能简介……………………………………………(23)
4.2 装配图图形的绘制………………………………………………………(23)
4.3 形状及配合尺寸…………………………………………………………(24)
4.4 技术条件………………………………………………………………(24)
4.5零、部件序号、标题栏和明细栏………………………………(24)
总 结   ………………………………………………………………………(26)
参考文献………………………………………………………………………(26)
致 谢 …………………………………………………………………………(27)
