卧式钢筋切断机的设计(含CAD零件装配图,STEP,SolidWorks三维图)

来源:56doc.com  资料编号:5D17606 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D17606
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

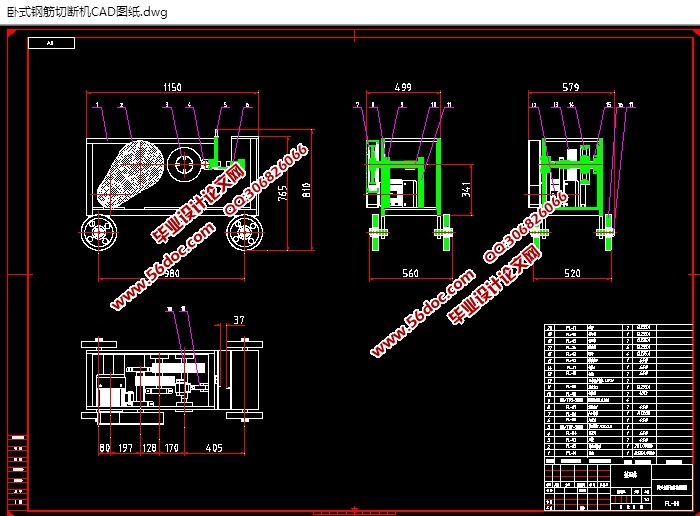

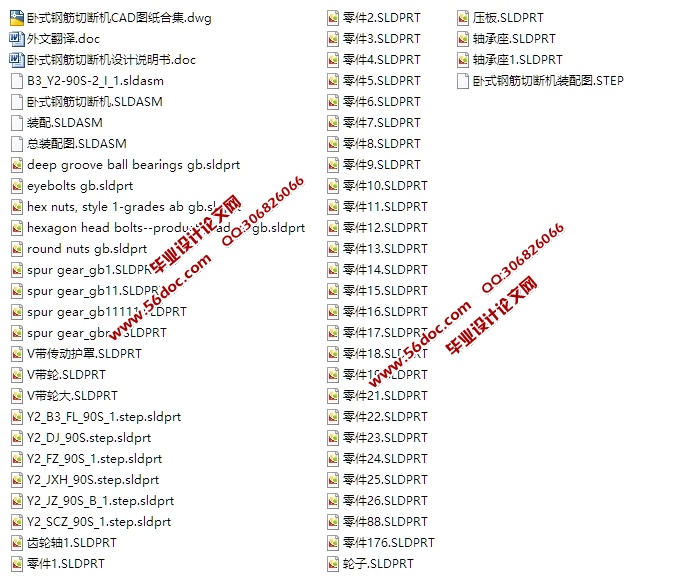

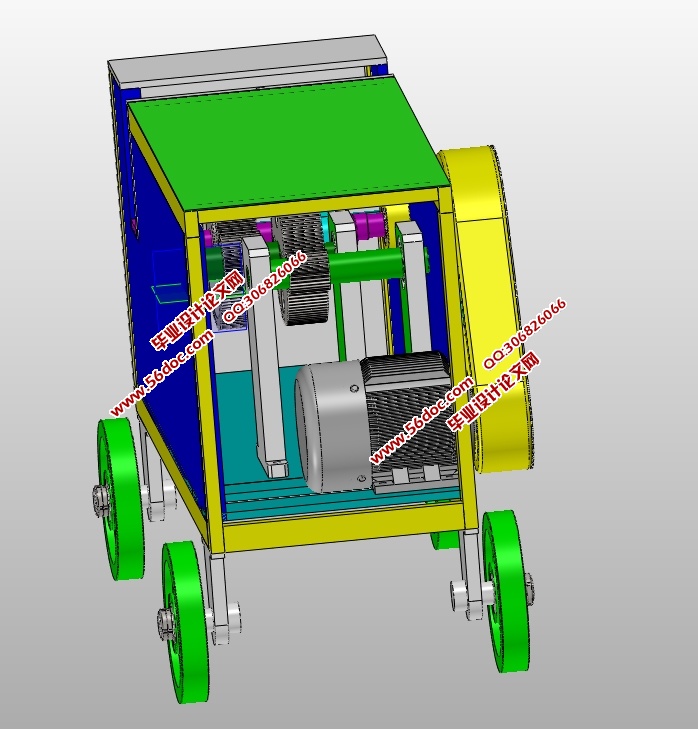

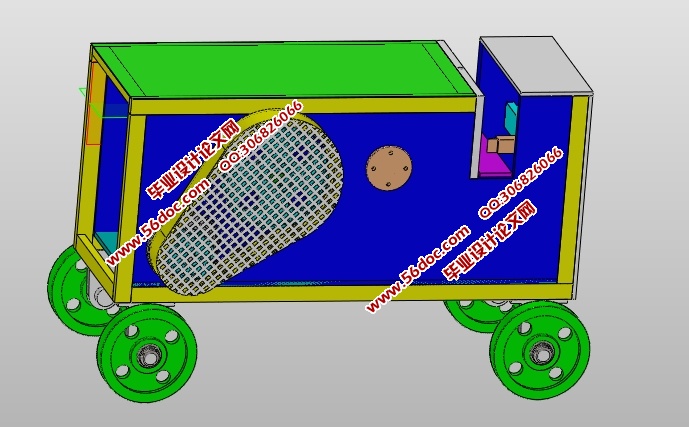

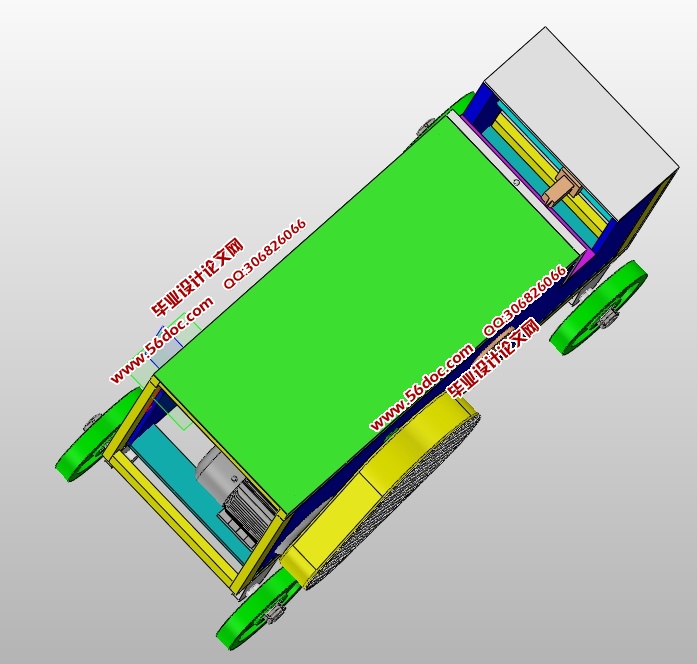

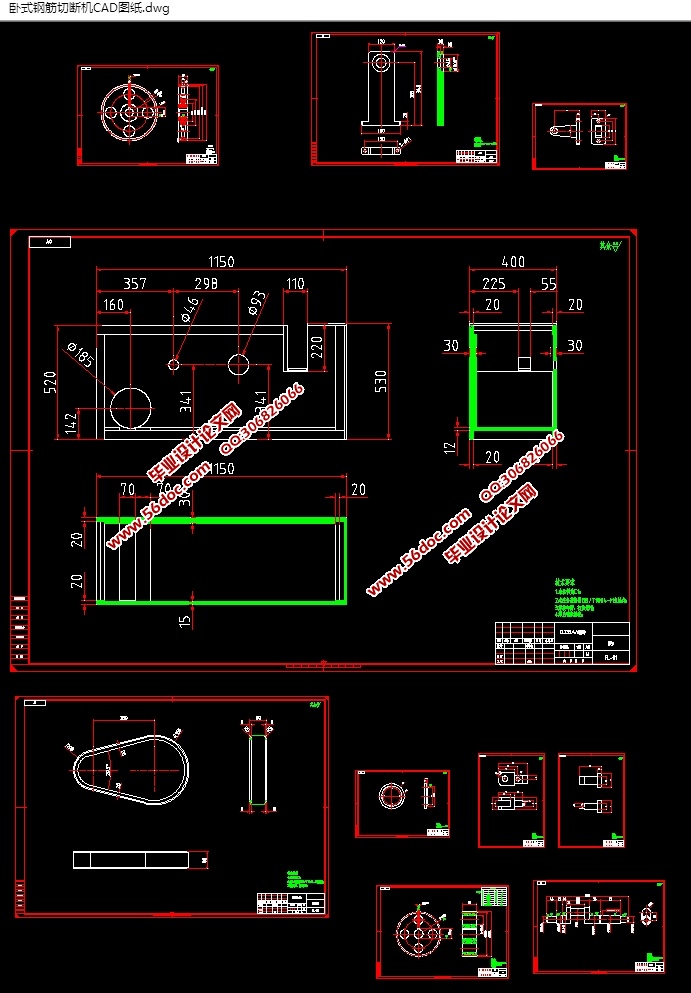

卧式钢筋切断机的设计(含CAD零件装配图,STEP,SolidWorks三维图)(论文说明书12500字,外文翻译,CAD图纸11张,STEP,SolidWorks三维图)
 摘  要
    在全球经济发展的大环境之下,我国各个行业在受到其他国家先进技术冲击的同时,与国外品牌企业的沟通交流的机会也变的越来越多。卧式钢筋切断机行业通过行业展会、科研合作等多种途径,不断的提高了自身实力和核心竞争力,缩小与发达国家之间的差距。在新的市场需求的驱动下,卧式钢筋切断机的更新和优化升级更加迫切。国内卧式钢筋切断机设备生产企业充分挖掘市场潜力,大力发展大型经济高效型的卧式钢筋切断机械设备,在人工切断过渡到机械设备自动切断钢筋的演变中发挥着积极作用。
    一般生产大型卧式钢筋切断机设备的企业对设备安全指数上都有严格的要求。各企业在生产设备时,都充分考虑到设备在运行中可能会出现的种种问题,从而减少设备因为振动或者操作不当而引起的噪音大、污染重等现象。国内卧式钢筋切断机设备的研发及制造要与全球号召的高效经济、安全稳定主题保持一致。加大卧式钢筋切断机设备新型节能、高效卧式钢筋切断机的研发及生产是行业发展的大趋势,同时也迎合了国内基础建设发展的需求。卧式钢筋切断机的发展与人类社会的进步和科学技术的水平密切相关。随着科学技术的发展,各学科间相互渗透,各行业间相互交流,广泛使用新结构、新材料、新工艺,目前卧式钢筋切断机正向着大型、高效、可靠、节能、降耗和自动化方向发展。本次设计的钢筋切断机切断钢筋直径为Φ32mm,抗拉强度335Mpa,两刀刃的最大开口距37mm;最小开口距5mm,每分钟切断15次,结构简单,操作方便,性能稳定;随着科技的发展,钢筋切断机设备在性能,成本,工艺上面将会有更进一步的提高。

关键词:机械工业;卧式钢筋切断机;切断;高效

卧式钢筋切断机的工作原理
本次所设计的卧式钢筋切断机的工作原理为:采用电动机通过带动三角带传动和二级齿轮传动减速后,带动偏心轴旋转, 偏心轴推动连杆使滑块和动刀片在机座的滑道中作往复直线运动,使活动刀片和固定刀片相错而切断钢筋。本次设计的钢筋切断机切断钢筋直径为Φ32mm,抗拉强度335Mpa,两刀刃的最大开口距37mm;最小开口距5mm,每分钟切断15次,结构简单,操作方便,性能稳定。


卧式钢筋切断机的设计(含CAD零件装配图,STEP,SolidWorks三维图)
卧式钢筋切断机的设计(含CAD零件装配图,STEP,SolidWorks三维图)
卧式钢筋切断机的设计(含CAD零件装配图,STEP,SolidWorks三维图)
卧式钢筋切断机的设计(含CAD零件装配图,STEP,SolidWorks三维图)
卧式钢筋切断机的设计(含CAD零件装配图,STEP,SolidWorks三维图)
卧式钢筋切断机的设计(含CAD零件装配图,STEP,SolidWorks三维图)
