汽车大梁生产线全液压铆接机液压系统设计(含CAD零件图装配图)

来源:56doc.com  资料编号:5D19572 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D19572
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

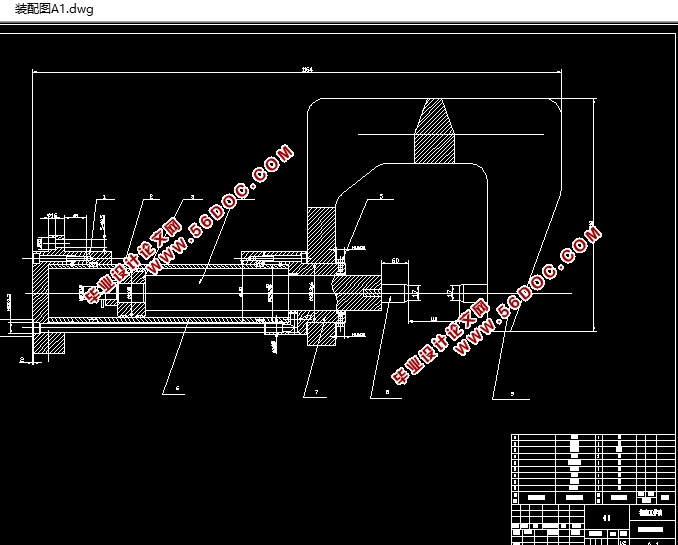

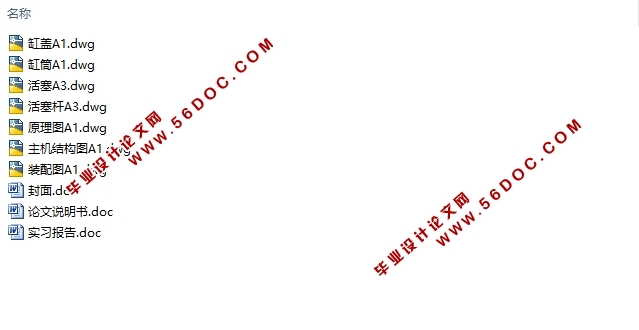

汽车大梁生产线全液压铆接机液压系统设计(含CAD零件图装配图)(论文说明书9000字,实习报告,CAD图纸7张)
一、总体设计思路
(1)该铆接机是汽车大梁铆接生产线中的铆接设备,该机由液压站(包括油箱、电动机、液压发生器等)电器控制箱、铆钳、铆接动力液压缸、悬吊装置、小车等部分组成。
2)液压装置采用液压站的行式,板式液压阀装在一个集成块的四个侧面上,进排油管路布置在集体成块下面,输出、回油管路不止在集成块顶面;增压器为分离结构。集成块体兼做增压器高压小缸,大缸单独制作,小缸和大缸同过螺钉连为一体,液压装置结构紧凑,装配维护方便。
3)液压回路:该液压系统中采用了三种回路:
①调压回路,系统中采用了单级调压回路,在泵1的出口处设置并联的溢流阀来控制泵出口的最高工作压力,从而达到系统工作时所需的压力。
②设有增加回路,系统采用了但作用增加器的增压回路,系统选用的低压油泵,如果只用泵的输出的最高工作压力,且无法完成铆接时所需的高压工作压力,如果采用高压油泵,从工作要求上考虑时,可行的,但是从经济高度上考虑是不划算的,所以系统中没了单作用增加器的增压回路,以提高铆接中所需的工作压力,这样不管是从工作角度,还是从经济角度上考虑,都是非常合理的。
③采用了调速阀的节流调速回路,由于液压系统中的流量是不稳定,从而导致液压缸的液压杆的运动速度也不稳定,所以回路中设有调速阀来调速,这样就确保了铆接中运动的平稳,从而大大提高了铆接的综合性能。

二、设计内容及要求
1. 主机功能结构:
全液压铆接机系统是汽车大连铆接生产线中的设备(如图1),该机由液压站(包括油箱、电动机、液压发生器等)、电气控制箱、铆钳、铆接动力液压缸、悬吊装置、小者等部分组成。该铆接系统中的动力源是三相异步电机,动执行元件是动力液压缸6,系统中的液压控制元件都在液压发生器4中,通过电气控制箱2的控制,能实现点动、单行自动和连续自动。(如图1-1)
2.    铆接机系统参数:
已知铆接机系统工作时轴向铆压力Ft=?,往复运动加速,减速的惯性力Fm=550牛,静摩擦阻力Ffs=1500牛,动摩擦阻力Ffs=800牛,快进快退速度V1==V3=0.2m/s.工作进给时速度V2=0.0015m/s.快进行程L1=0.35 m,工进行程长度L2=0.02m 。由于铆接机为自动化线的一台设备。铆接机的动作顺序:快速进给—工作进给—快速退回—停留卸荷。


汽车大梁生产线全液压铆接机液压系统设计(含CAD零件图装配图)
汽车大梁生产线全液压铆接机液压系统设计(含CAD零件图装配图)
汽车大梁生产线全液压铆接机液压系统设计(含CAD零件图装配图)
汽车大梁生产线全液压铆接机液压系统设计(含CAD零件图装配图)



目录
一:前言………………………………………………………………    1
二:总体设计思路……………………………………………………     2
三:设计内容及要求…………………………………………………     3
1主机功能结构……………………………………………………………     3
2铆接机系统参数…………………………………………………………     3
3铆接机的制造及技术经济性问题………………………………      3
四: 设计方法与步骤…………………………………………………    3
1、最大负荷的确定……………………………………………………     4
2、工况分析……………………………………………………………      6
3、液压缸主要参数的确定…………………………………………      7
4、活塞杆直径的验算 …………………………………………………      8
5.液压缸长度及壁厚的确定……………………………………………     9
6.液压缸外径的计算……………………………………………………     10
 7.液压缸缸底和缸盖的计算……………………………………………     10
8.液压缸进出油口尺寸的确定…………………………………………     10
9、液压系统分析………………………………………………………     13
10:液压元件的选择…………………………………………………     14
11:拟定液压系统图…………………………………………………     17
五:液压系统及其工作原理……………………………………………   18
六:系统的动作原理:…………………………………………………    19
七、技术特点…………………………………………………………   19
八:技术参数………………………………………………………     20
九 .设计特色………………………………………………………     21
十:参考文献………………………………………………………     22
