包装机械-啤酒贴标机(总体和后标部分)的设计

来源:56doc.com  资料编号:5D2109 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D2109
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

摘  要
本设计主要介绍了一种包装机械,贴标机的工作原理及(后标部分)主要零部件的设计过程,对其传动系统进行设计比校核,且对本次设计有重大影响(凸轮)分瓶供送螺杆进行了详细的计算设计。本次设计主要用于贴圆柱身瓶的纸质标签。
本机主要有托瓶台、进瓶星轮、前后标签盒,其中包括前后取标装置、松标装置、胶滚、刮胶板等部件。
本机的特点是能够完成自动贴标、抚平等工作,生产效率高。主要技术特点:输瓶带与本机同步驱动全自动工作进度控制,胶水薄膜厚度有可调机构控制,无瓶——无胶——无标签电子测距装置。

关键词:自动,贴标

Beer labeler
ABSTRACT
This design has chiefly been introduced one kind of packing machinery ,and the work principle of mark machine reaches (back marks part)chiefly design process of parts,design the school and examine to his transmission system ,and to this have great to influence branch bottle supplies the stud sending has been in progress detail the calculation design .the major paper nature that is used to paste the cylinder body bottle of this design.
This machine chiefly holds in the palm bottle platform and advances a bottle star wheel and from beginning  to end label box is taken the mark device around among them including and send mark device and glue rolls and scrapes the parts such as offset plate etc .The characteristic of this machine is accomplish pasting voluntarily marking and comforts equal work ,and production efficiency is high .
The major technology characteristic :Losing the bottle belt control with the full automatic working rate of progress of synchronical drive of this machine ,and that mucilage film thickness has can transfer the organization to control,and does not have bottle-nothing glue-nothing label electronics distance measuring equipment.

KEY WORDS: Automation, Being pasted marks

贴标机械有机架,传动装置系统、标签供给装置系统、贴标对象物(瓶罐包装件)的传送装置系统,涂胶装置,贴标整理装置和检测连锁控制装置等组成。先仅将主要装置分述如下。
标签供送装置 ,贴标原理如下:回转式机械转鼓贴标机,其特点是:利用两个机械转鼓进行取标,传送和贴标工作。带贴标的圆柱身瓶罐类包装件有板链输送机载运供给,经分件供送螺杆传送,分割成要求的等间距而到达回转工作台,此时装在工作台上方的定位压头受凸轮控制下降,加于带贴标瓶罐包装件顶部,使它们在回转工作台上处于确定位置而运行。粘贴标签由取标转鼓和标签的协调运动实现。取标转鼓连续回转,胶涂装置在其标版上涂布适量的粘接胶液,当他转到固定的标签盒前部的标签接触时,取标转鼓将粘取最前方的那张标签,作回转传送,当转到由夹子的贴标转鼓相接处时,夹子将标签从取标转鼓上夹走,夹子受凸轮控制而夹上标签作回转运动,当与回转工作台上再运来的待贴标瓶罐装件表面相接触时,夹子抬起,松开夹持,标签被粘贴到瓶罐表面上。之后,在回转工作台作回转工作时,定位器在凸轮控制下作自传性运动。转到某一个角度,以便接受刷子和海绵滚轮的磨砺,使标签贴牢实整齐。完成贴标的瓶罐包装件由星型拨轮自回转工作台拨送到板链输送机上排出。
标签传送装置,标签传送装置是自动贴标机的重要组成部分,其功能是与供标装置和涂胶装置等配合,自动表盒采取标签并进行传送,且完成有关涂胶工作,最后把标签粘贴到待贴标对象。
涂胶装置,涂胶装置多种多样,常用的由圆盘式涂胶装置、辊式涂胶装置、滚子式涂胶装置等。
贴标整理装置,标签由取标装置粘取传递给贴标转鼓作传送,传送中接受涂胶,最后转移粘贴到包装件上。然而在标签粘付到包装件上的初始阶段内,由于受到标签材质、包装件贴标表面状态及粘合剂初期粘接性能等因素的影响,尚不一定能达到良好的贴合状态,为使所贴标签发挥设计要求功能,起到美化包装的装潢作用,保证搬运过程中标签不脱落,贴标操作中应确保标签按设计要求平整牢靠的贴合到包装件表面。

在本机的设计过程中,尽量减少机器的专用性,增加其通用性,也是我们的一个设计原则和目标。换而言之,就是使本机在生产过程中不仅能够适应有共同点的各种瓶型的贴标,同时也要使本机能够适应有共同点的各种不同规格,但具有相似形状的瓶型容器。

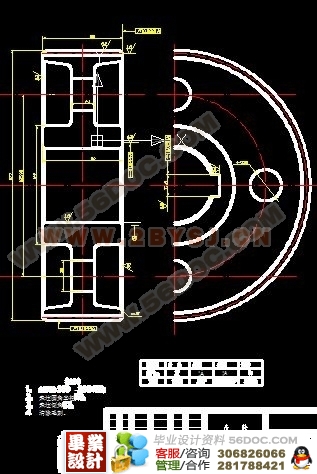

本机适用于各种瓶型,各种瓶型有不同的更换套件。
(1)瓶子大小改变,标纸不变,须更换的套件。 包括进出瓶星轮,中心导板;进瓶螺杆;止瓶星轮。
(2)瓶子大小不变,标纸大小、形状变化。  包括取标板;标签盒;定距套管。
(3)瓶子大小变,标纸大小变化。 上述一二点同时更换,并作相应调整。








目  录
摘要 ……………………………………………………………………..…………....I
ABSTRACT ………………………………………………………………………….II
1 绪论………………………………………………………………………………...1
1.1贴标机简介……………………………………………………………….....1
1.2贴标机的发展现状…………………………………………………….....…2
2 典型贴标机械…………………………………………………………………...…4
2.1直线式贴标机…………………………………………..…………………...4
2.2回转式贴标机………………………………………..……………………...5
3 贴标机的主要装置………………...……………………………………………... 6
3.1 标签供送装置….………………………………………..……………...…..6
3.2 标签传送装置……………………………………………………………....6
3.3 涂胶装置………………………………………………………………...….7
3.4 贴标整理装置………………………………………………………..……..7
3.5 检测连锁控制装置………………………………………………………....7
3.6 装置的总体设计……………………………………………………..……..7
4 贴标机的设计计算……………………..………………………………………...10
4.1任务分析…………………………………………………………….….….10
4.2 回转式贴标机的工作原理………………………………………….….…11
4.3取标机构的工作原理………………………………………………….......11
4.4 贴标机构的工作运动计算……………………………………………..…12
5 主要零部件设计计算………………………………………………………….....14
(毕业设计)
5.1 基本尺寸计算………………………………………………………...…...14
5.2 部分机构设计………………………………………………...…………...14
6 设计说明……………………………….…………………………………………22
6.1 夹标装置………………………………………………………………......22
6.2 胶辊装置…………………………………………………………..……....22
6.3 传动装置………………...……………………………………………..….22
7 使用说明………………………………………..…………………………….…..23
总结……...…………………………………………………………………………..25
致谢………………….………………………………………………………………26
参考文献…...………………………………………………………………………..27
