剪板机下料码垛装置设计(含CAD零件图装配图,UG三维图)

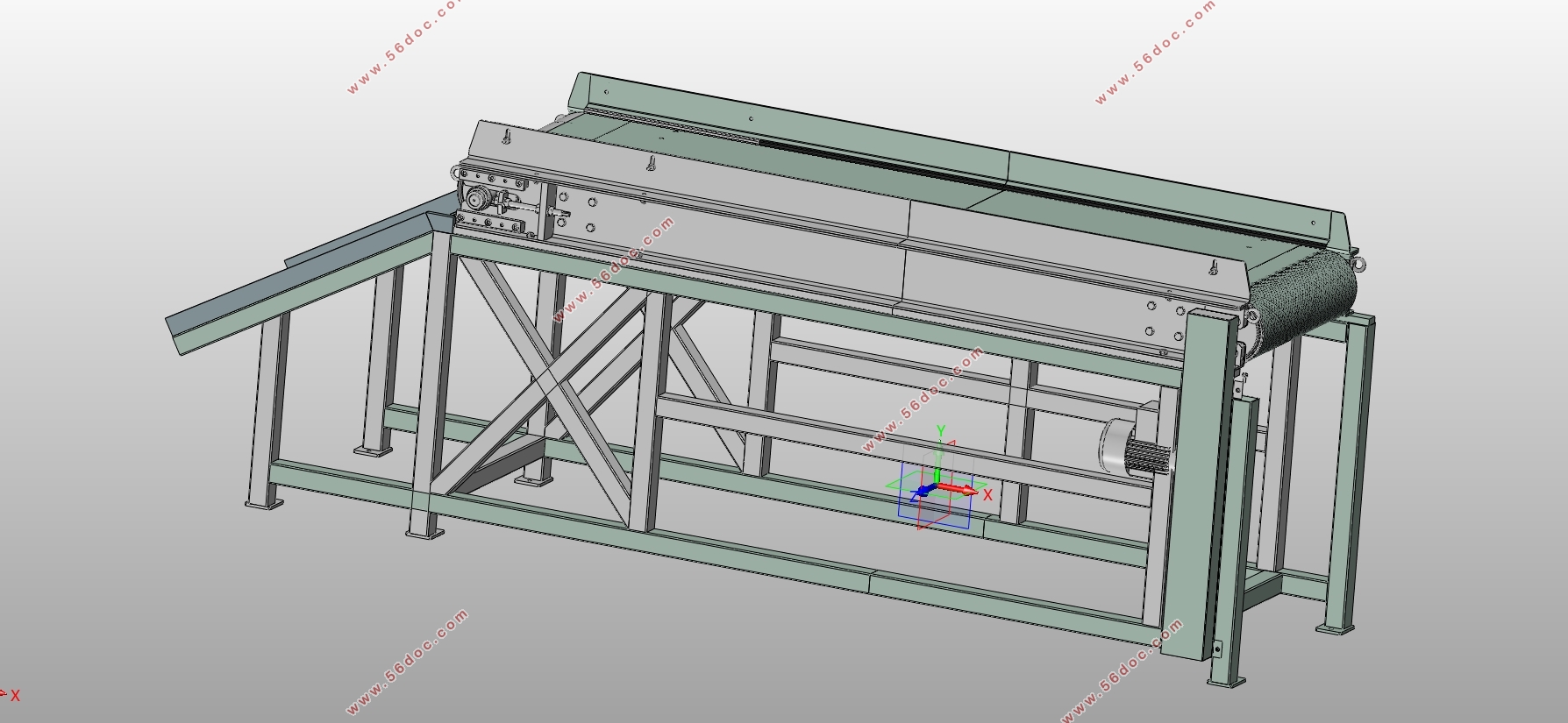

剪板机下料码垛装置设计(含CAD零件图装配图,UG三维图)(论文说明书10000字,CAD图纸7张,UG三维图)
1 总体方案
 剪板机下料码垛装置主要由输送带、输送带、水平移动机构、动力装置和带台移动机构部分组成。其总体设计方案如图4-1所示。转轴和输送带旋转装置连接在一起，由动力装置提供动力，使输送带能实现旋转和断板的操作。带台移动机构以及水平移动机构其动力也是由动力装置提供来使 剪板机下料码垛装置产生相应动作。
2 带台移动机构
采用电机分别驱动将电力的电能转换成机械能，并通过转轴固定板以及主动从动轮来实现移动。前两个是从动轮，其运动靠滑块和钢轨的摩擦力实现的，后两个是主动轮，由电机为滚轮架行驶提供动力。
3 电机控制部分
由各自独立的电机电路组成，主泵通过各电机电路控制电机，使 剪板机下料码垛装置产生相应动作。全电机驱动使 剪板机下料码垛装置工作平稳、结构紧凑。
4  拟采取的技术措施
     输送带压杆式结构紧凑，可以改善组成机构零部件的受力情况，零件数量相对较少，断板制造比较容易。如今大中型 剪板机下料码垛装置带台输送带多数采用这种结构。
     带台移动机构采用电机分别驱动，体积小、结构简单、容易解决制动、缓冲和超载保护问题。而一个电机驱动的带台移动机构适用于小型 剪板机下料码垛装置。


目   录
摘要    2
一、    绪论    5
1. 国外研究现状    5
2. 国内研究现状    5
3. 研究内容    6
4 研究方案    6
二、     剪板机下料码垛装置材料介绍及选择    8
三、 剪板机下料码垛装置主要零部件设计计算    10
1、 剪板机下料码垛装置支架断面设计方式    10
2、整体机架强度的计算    11
3、支架变形度计算    13
四，输送带的设计方法：    15
1 输送带旋转装置    15
2输送带的设计    16
3、输送带中央断面设计    16
五，传动系统的水平移动机构的设计：    18
1 传动系统的水平移动机构    18
2、最大歪斜侧向力    18
3，输送带中央断面合成应力：    19
六、 剪板机下料码垛装置装配图    20
七 轴与齿轮结构设计    20
7.1 齿轮组方案设计    20
7.2 齿轮参数确定    20
7.3受力分析与静强度校核    25
7.3.1受力分析    25
7.3.2低速级外啮合齿面静强度计算    26
7.4 齿轮传动强度的校核计算:    27
7.5 主轴初步结构设计:    30
7.6  轴的设计计算    31
1  固定板轴的设计计算    31
2 .轴的结构设计    32
3  轴的强度计算    32
4 主动固定板轴的设计计算    33
7.7 传动结构及设计    34
八、 剪板机下料码垛装置的组装要求及操作方式     36
1、 剪板机下料码垛装置的安装注意事项    36
2， 剪板机下料码垛装置的试验要求    36
致谢    37
参考文献    38
