立体停车库设计-平移底层车位的设计(含CAD装配图)

来源:56doc.com  资料编号:5D27143 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D27143
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

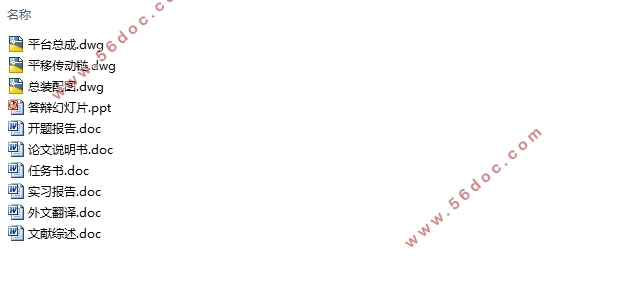

立体停车库设计-平移底层车位的设计(含CAD装配图)(任务书,开题报告,文献综述,实习报告,外文翻译,论文说明书10000字,CAD图纸3张,答辩PPT)
选择各项的最大值作为设计尺寸:
长×宽×高    5200×2020×1900mm
车重(整车整备质量)    2000kg
轴距    3020mm
前轮距    1700mm
后轮距    1700mm

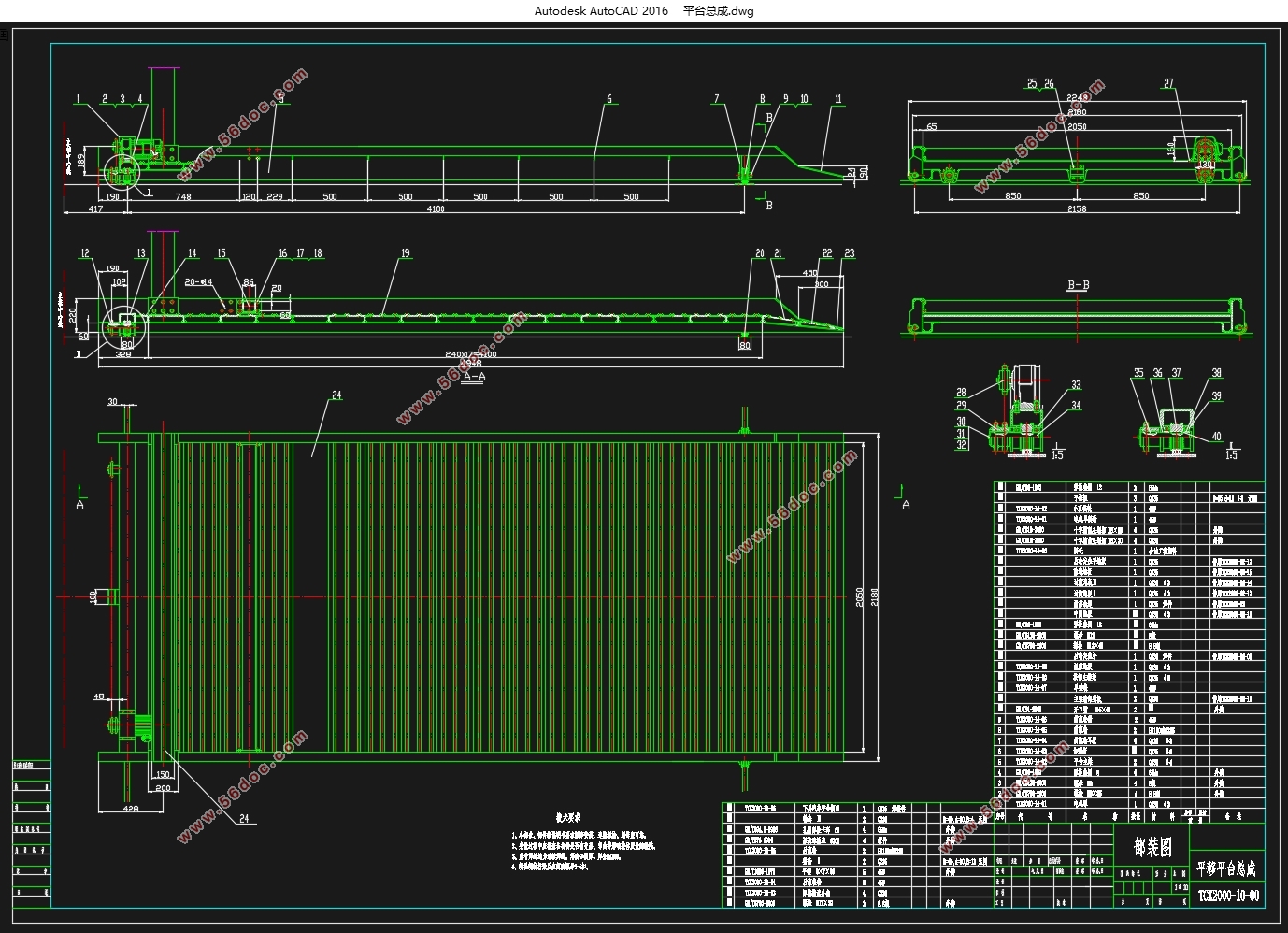

立体停车库设计-平移底层车位的设计(含CAD装配图)

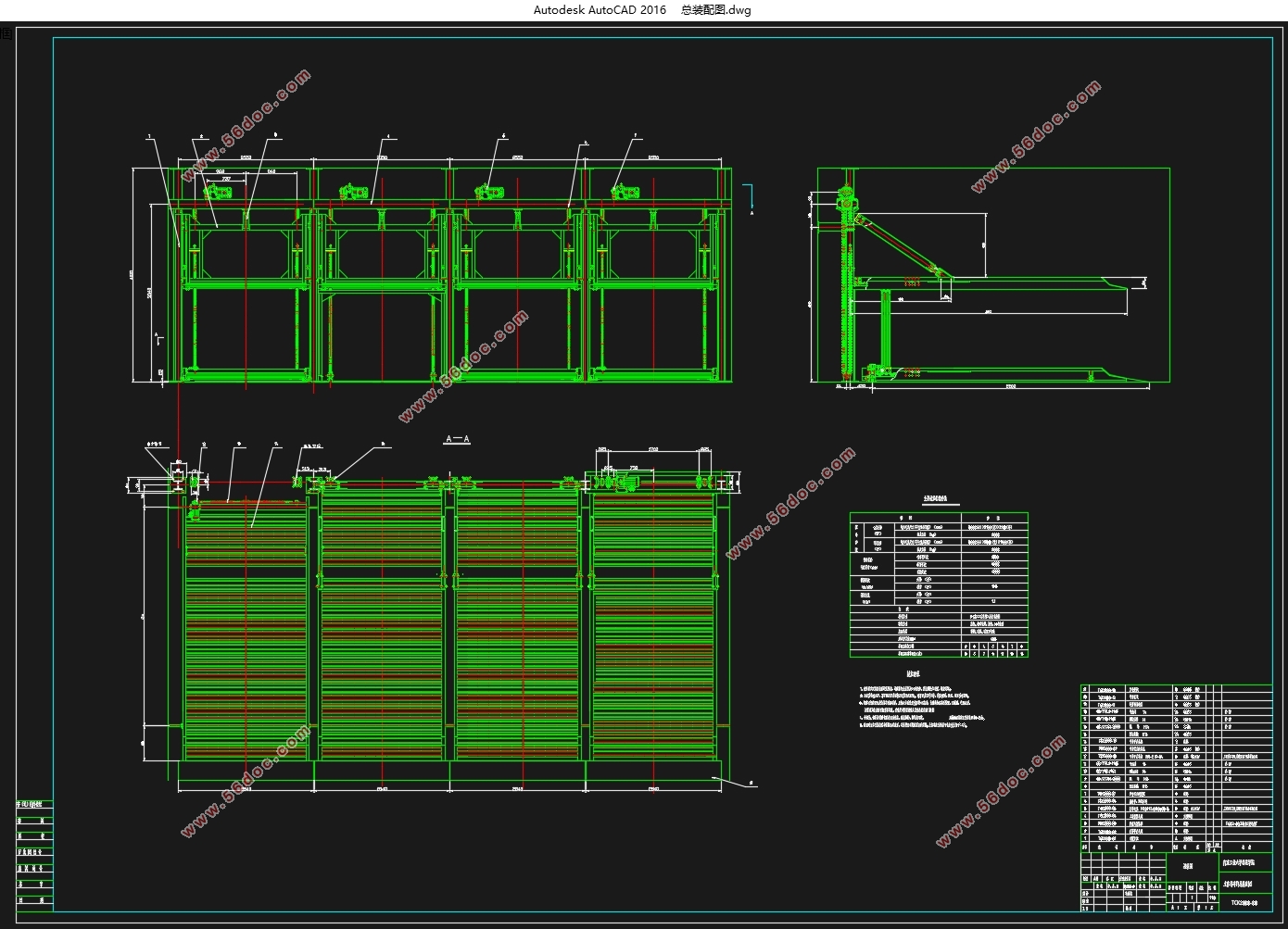

立体停车库设计-平移底层车位的设计(含CAD装配图)
立体停车库设计-平移底层车位的设计(含CAD装配图)


目录
第一章  绪论    3
1.1 立体车库背景和意义    3
1.2 立体车库国内外研究发展现状    3
第二章 底层平移车位的结构设计    4
2.1 各种车型的尺寸调查(SUV):    4
各种车型的尺寸调查(轿车):    4
2.2 下停车板尺寸    5
2.3 上停车板尺寸    5
2.4 上、下停车板重量    5
2.5横移机构的设计    6
2.6 主要参数的确定    6
2.7 功率计算    6
第三章 导轨支撑梁强度校核    9
3.1导轨支撑梁受力分析    9
3.2 载车板设计     10
第四章 横移机构轴的设计与校核    13
4.1轴的选择    13
4.2 初步估算轴径    13
4.4 汽车驶入载车板过程的受力分析    14
4.5 横移传动轴的校核    17
4.6 横移转轴的校核    17
第五章 横移机构的传动系统设计    19
第六章 总 结    20
参考文献    21
