摘要
随着如今物流行业的高速发展，世界正在向着越来越快的方向前进。在这个日新月异的今天，水运依旧承载着绝大多数的运输任务，而港口，正是水运与陆地的接口，无数货物从船舱装卸，踏上自己的下一趟旅程。设计一款适合港口使用的，简便且合理的起重机，对于港口装卸的速度乃至运输业的发展都是非常有意义的。本文以MQ2535门座式起重机为例，进行了起重机整体结构和运行机构的设计，其主要内容如下：
（1）参考现有的同类产品的设计以确定门座起重机的工作机构和金属结构的布置形式。
（2）利用AutoCAD绘图软件进行刚性四连杆结构以及臂架平衡系统的设计，估算各部分机构的自重以及重心位置，进而确定相应机构所承受的载荷。
（3）校核门座起重机的抗倾覆稳定性以及轮压。根据所得轮压完成运行机构的校核以及相关装置的选型。
考虑到港口的地区性，本文还对港口以及门座起重机进行了经济性以及环境性分析。
关键词：门座式起重机；总体设计；运行机构；AutoCAD
Abstract
With the rapid development of the logistics industry today, the world is moving toward the direction of faster and faster. In this ever-changing today, the water transport is still carrying the vast majority of transport tasks, and the port, it is water and land interface, numerous cargo from the cabin loading and unloading, set foot on their next trip. Design a simple and reasonable crane for port use, it is very meaningful for the speed of port loading and unloading and the development of the transport industry. In this paper, MQ2535 portal crane, for example, carried out the overall structure of the crane and the operation of the design, the main contents are as follows:
(1) Refer to the design of similar products to determine the layout of the working mechanism and metal structure of the portal crane.
(2) Using the AutoCAD drawing software to design the rigid four-bar structure and the arm balance system, the self-weight and the center-of-gravity position of each part are estimated, and then the load of the corresponding mechanism is determined.
(3) Check the anti-overturning stability and wheel pressure of the portal crane. According to the wheel pressure to complete the operation of the check and the relevant device selection.
Taking into account the regional nature of the port, this article also on the port and the door crane for economic and environmental analysis.
Key words: portal crane; overall design; operating mechanism;AutoCAD
1.2 课题研究的内容
本课题以MQ2535门座式起重机为研究对象，进行整机以及运行机构的设计计算。首先通过任务书给出的数据进行总体结构的计算取值，然后利用AutoCAD进行图纸的绘制，以设计出一款符合任务书要求、功用的门座式起重机。具体工作如下：

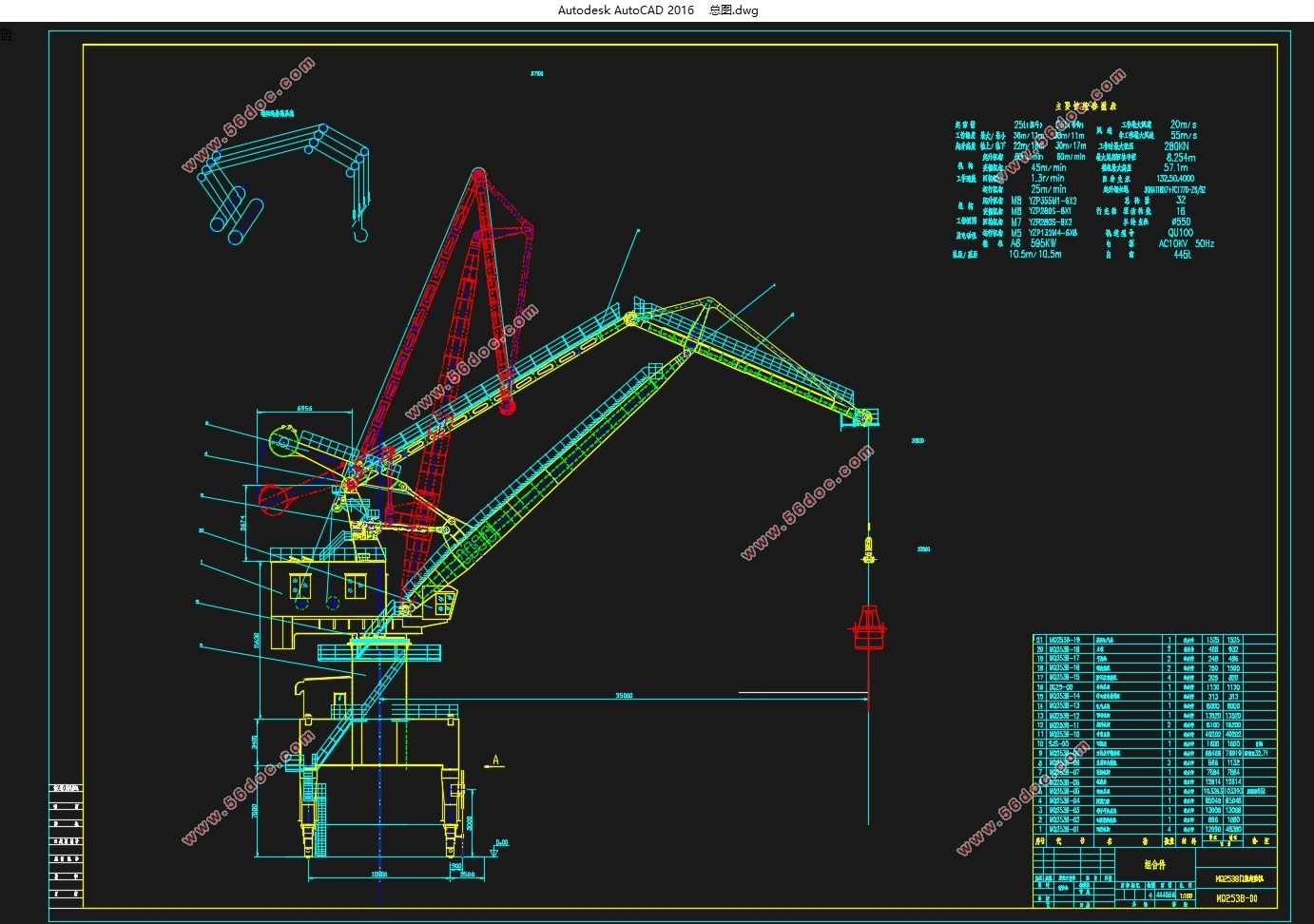

（1）根据课题任务书所出示的参数，参考《起重机设计手册》，对MQ2535门座起重机进行总体设计计算和方案选型，绘制出MQ2535门座式起重机的总图。
（2）根据课题任务书中所给出的数据，进行轮压和各种工况下的载荷计算。
（3）根据课题任务说明书中给予的数据，进行运行机构的设计计算以及校验，并根据所得数据进行电机的选型。
2 总体设计计算
2.1 技术参数
设计MQ2535门座起重机时，需要根据实际情况确定起重机的主要技术参数。本次设计的MQ2535门座起重机主要技术参数见表2.1。
表2.1 技术参数表
项目名称 技术参数
起重量 25t（吊钩）
工作幅度 最大幅度：35m
最小幅度：9.5m
起升高度 轨上：30m
轨下：18m
机构工作速度 起升机构：50m/min
变幅时间：52m/min
回转速度：1.5r/min
行走速度：26m/min
机构工作级别 起升机构：M8
变幅机构：M7
回转机构：M7
运行机构：M4
轨距’基距 10.5m’10.5m
风压 qⅠ=15m/s
qⅡ=20m/s
qⅢ=55m/s
轮压 小于320kN
钢轨型号 标准
起重机门腿净空高度 6.5m
尾部回转半径 £ 8.8m
电源 AC 10kV，50Hz
