石材栏杆浮动打磨设备机构设计(含CAD零件装配图,SolidWorks三维图)

来源:56doc.com  资料编号:5D28033 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D28033
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

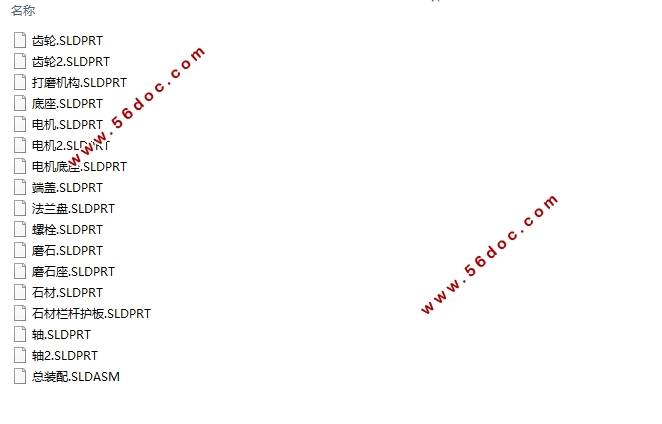

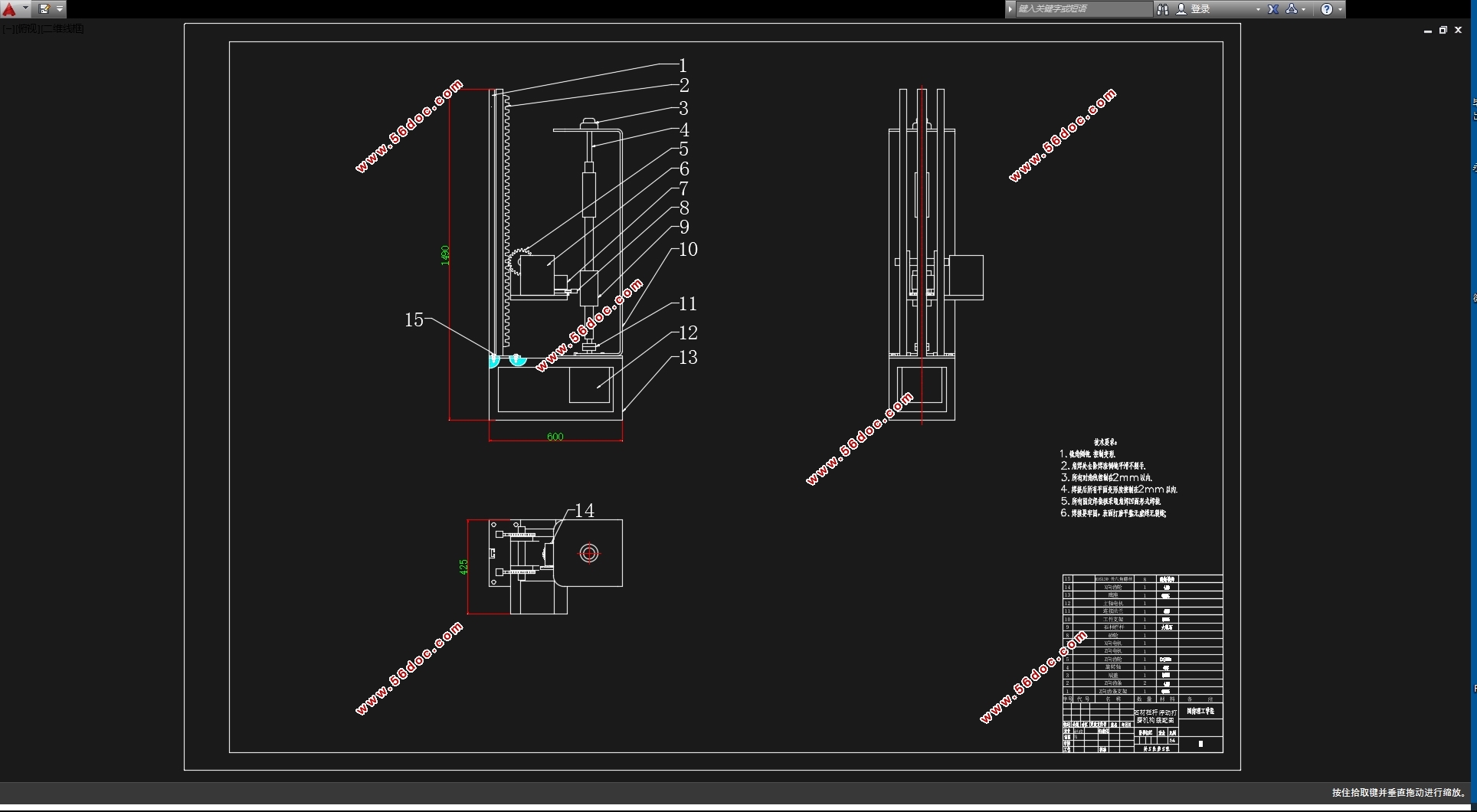

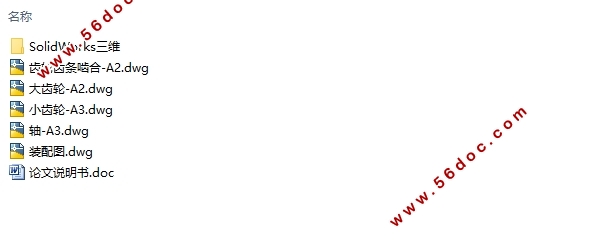

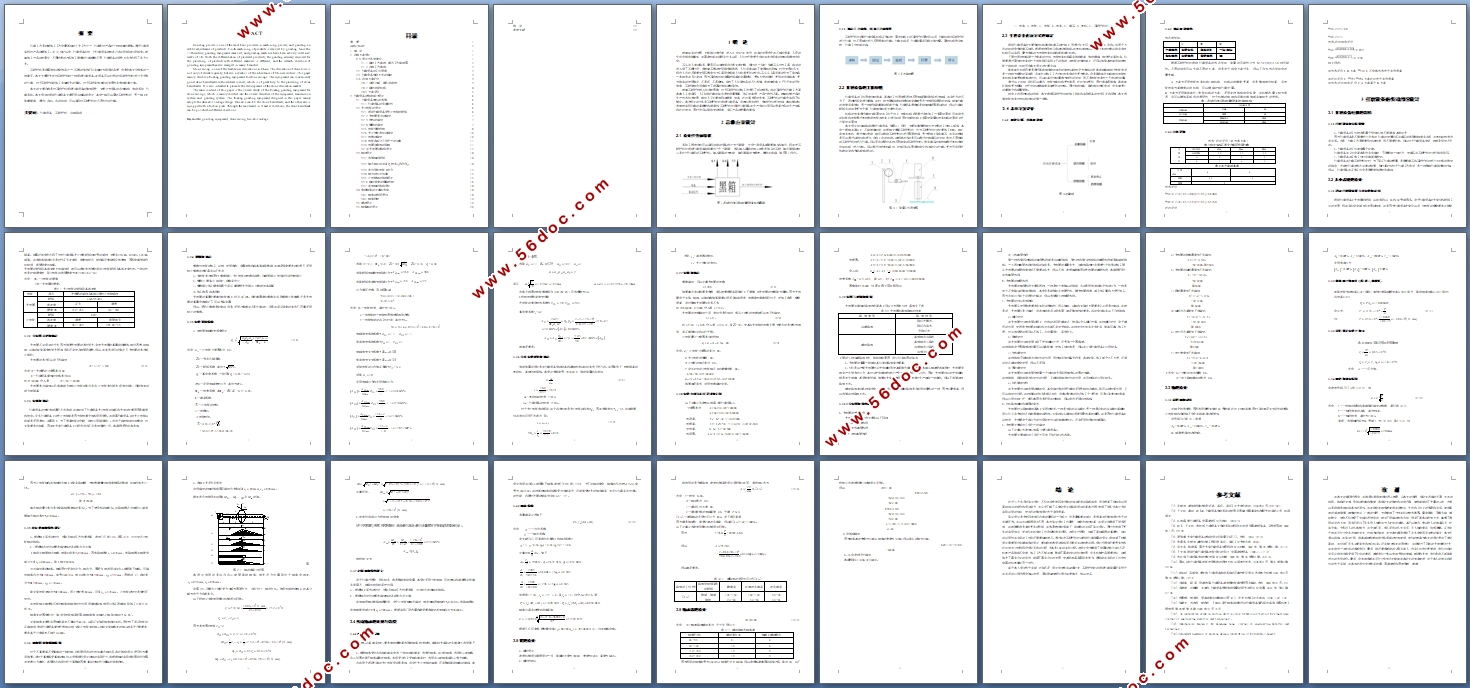

石材栏杆浮动打磨设备机构设计(含CAD零件装配图,SolidWorks三维图)(论文说明书10000字,CAD图5张,SolidWorks三维图)
摘  要
打磨工艺是机械加工工艺中最基础的几大工艺之一,打磨是对产品的一种细微的调整。通过打磨来实现对产品的精加工。自17世纪以来,打磨设备问世,打打磨设备就被各行各业积极的应用起来。随着加工产品的差异化,不同材质的产品加工需要的打磨精度不同,打磨设备的研究方向也出现了多个分支。
石材栏杆是我国传统的装饰品之一,石器的装饰不仅有着较为耐用的品质,也是中华文化传承的一种象征。本文主要研究针对石材栏杆的一种浮动打磨设备。此设备可以方便的对石材栏杆柱进行无死角的打磨,对于石材栏杆的加工有着极大的帮助。对于石材装饰市场的发展也有推波助澜之意。
本文的主要内容是对石材栏杆浮动打磨设备的整体研究,主要分为设备的总体结构,传动系统,打磨系统。本文设计的浮动打磨设备主要采用双轴联动设计,其中一轴可以固定石材栏杆柱,另一轴上安装摩擦盘,通过X向与Z向的移动,可以实现对石材栏杆柱不同方位的打磨。
关键词:打磨设备,石材栏杆,双轴联动

ABSTRACT
Grinding process is one of the most basic processes in machining process, and grinding is a subtle adjustment of products. Finish machining of products is realized by grinding. Since the 17th century, grinding equipment came out, and grinding machines have been actively used in all walks of life. With the differentiation of processed products, the grinding accuracy required for the processing of products with different materials is different, and the research direction of grinding equipment has also emerged in many branches.
Stone railing is one of the traditional decorations in China. The decoration of stone tools is not only of durable quality, but also a symbol of the inheritance of Chinese culture. This paper mainly studies a floating grinding equipment for stone railings. This equipment can conveniently grind stone balustrades without dead corners, which is of great help to the processing of stone balustrades. It is also intended to promote the development of the stone decoration market.
The main content of this paper is the overall study of the floating grinding equipment for stone railings, which is mainly divided into the overall structure of the equipment, transmission system and grinding system. The floating grinding equipment designed in this paper mainly adopts the dual-axis linkage design. One axis can fix the stone balustrade, and the other axis is equipped with a friction plate. Through the movement in X and Z directions, the stone balustrade can be polished in different directions.
Keywords: grinding equipment, stone railing, two-axis linkage

打磨设备的工作原理
打磨设备的工作原理比较简单,基本的工作原理是两种不同接触面的物料进行接触,在有外力的压力下,两种材料会进行摩擦。这时,较为硬或粗糙的材料就会磨掉另外一种材料表面的突起。随着打磨的速度逐渐加快,另一种材料会摩擦的逐渐平滑。打磨设备通常都是绕着轴做圆周运动的,所以打磨的材料目的均是更为平滑,打磨棱角这些主要为目的。

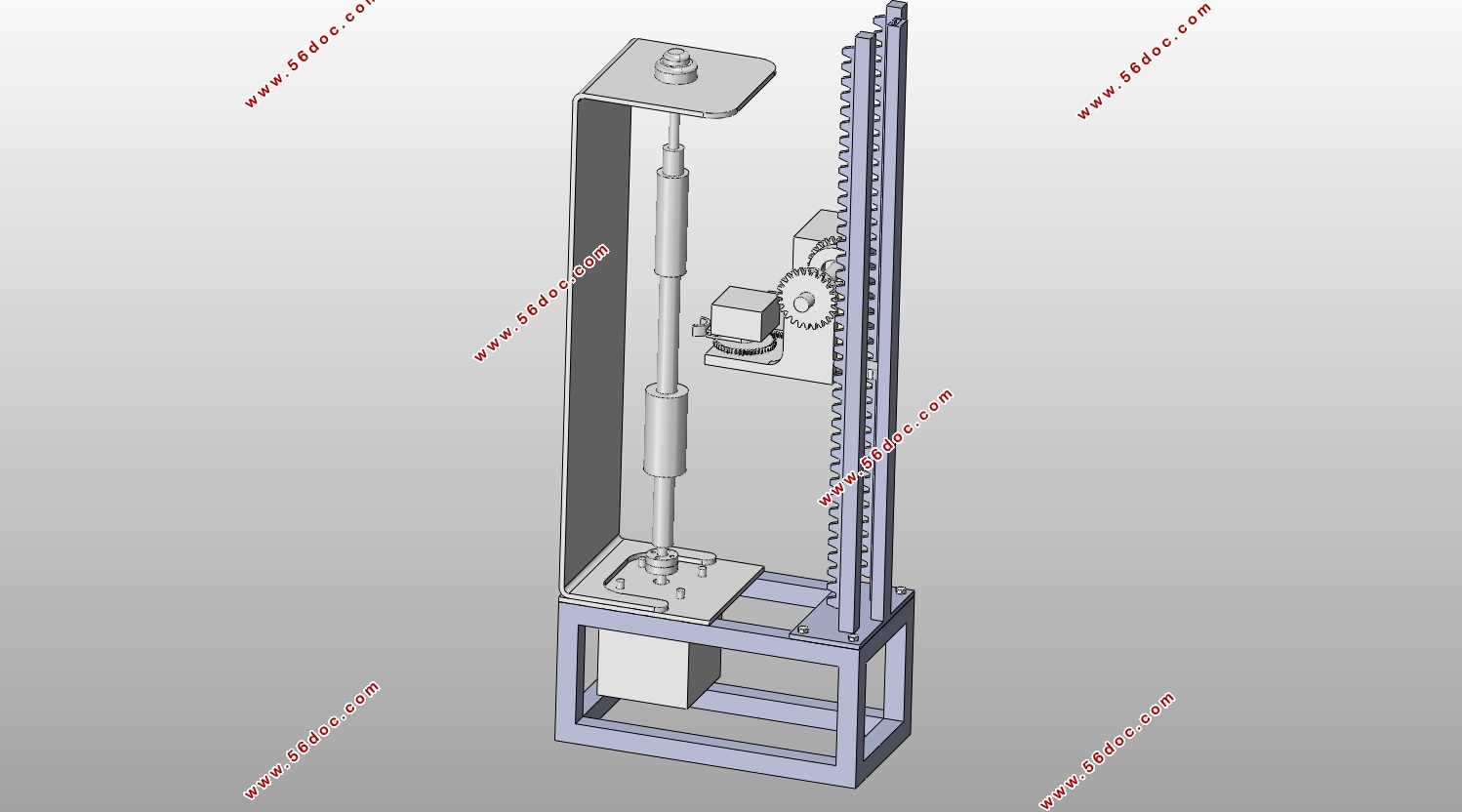

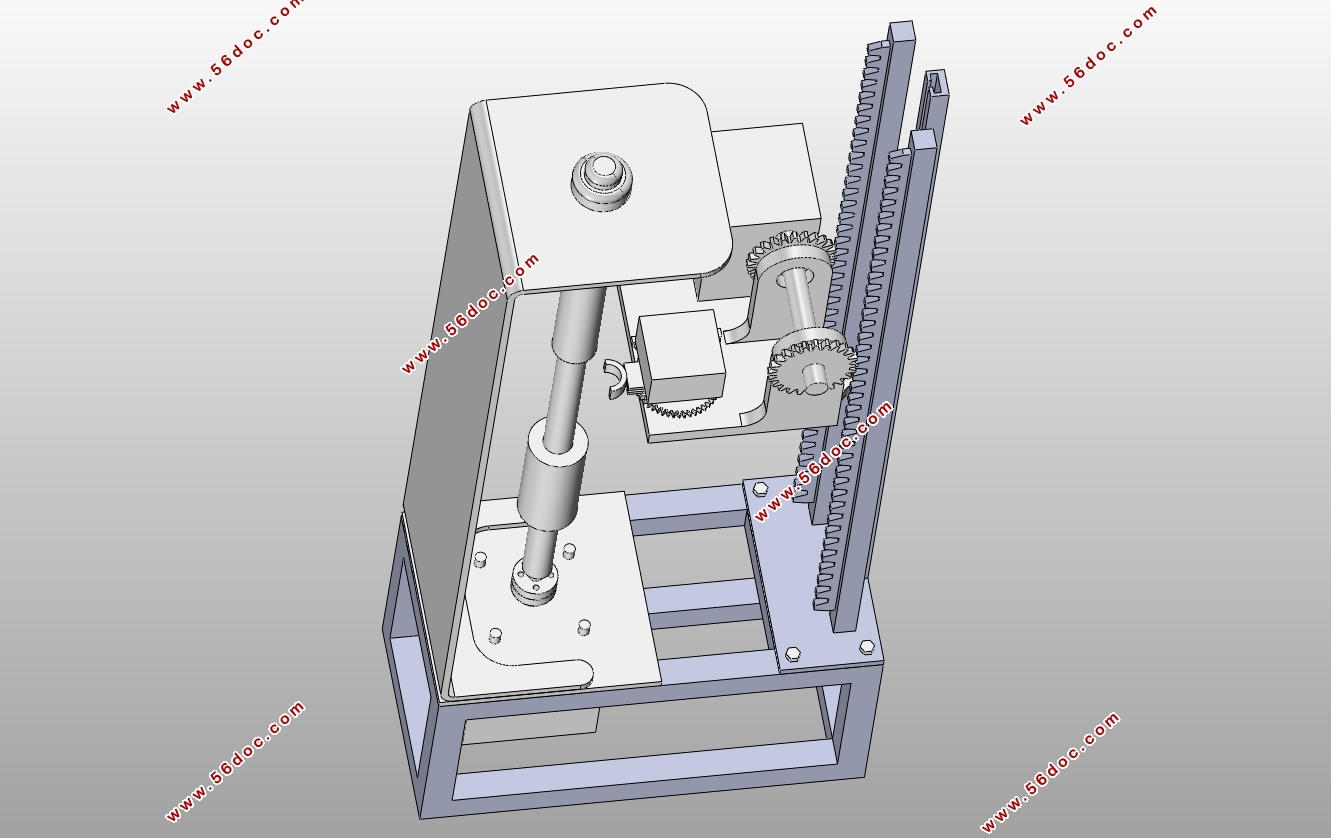

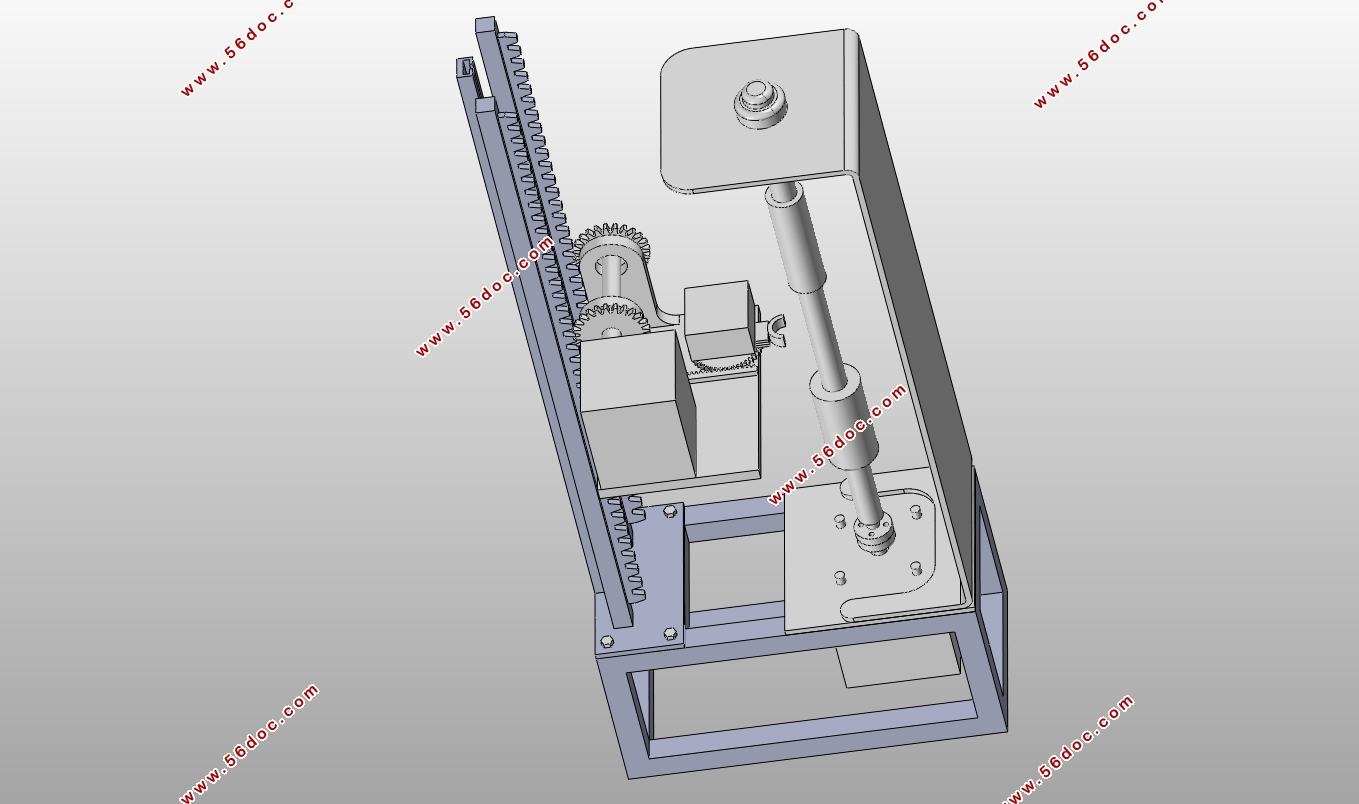

机构的齿条通过螺栓安装固定在工作平台上,齿条机构上面通过车床加工一条固定导轨,可移动式的砂轮和齿轮通过电机带动齿轮在齿条上进行移动,同时移动机构上有固定装置在齿条机构的导轨上进行限位与固定。


石材栏杆浮动打磨设备机构设计(含CAD零件装配图,SolidWorks三维图)
石材栏杆浮动打磨设备机构设计(含CAD零件装配图,SolidWorks三维图)
石材栏杆浮动打磨设备机构设计(含CAD零件装配图,SolidWorks三维图)
石材栏杆浮动打磨设备机构设计(含CAD零件装配图,SolidWorks三维图)
石材栏杆浮动打磨设备机构设计(含CAD零件装配图,SolidWorks三维图)
石材栏杆浮动打磨设备机构设计(含CAD零件装配图,SolidWorks三维图)
石材栏杆浮动打磨设备机构设计(含CAD零件装配图,SolidWorks三维图)


目录
摘  要    1
ABSTRACT    2
1 绪  论    1
2 总体方案设计    1
2.1 设计任务抽象化    1
2.1.1 确定工艺路线,画出工艺路线图    2
2.1.2 总体工艺路线    2
2.2 打磨设备的工作原理    2
2.3 打磨设备传动方式的确定    3
2.4 总体方案评价    3
2.4.1 功能分解,画出功能树    3
2.4.2 确定功能机构    4
2.4.3方案评价    5
3 打磨设备的传动部分设计    6
3.1 打磨设备电机的选择    6
3.1.1打磨设备的负载特性    6
3.2大小齿轮的设计    6
3.2.1浮动打磨设备用大小齿轮的材料    6
3.2.2 大齿圈直径的确定    7
3.2.3 齿形的确定    7
3.2.4 模数的确定    7
3.2.5齿轮强度校核    8
3.2.6大小齿轮速比的确定    10
3.2.7齿数的确定    10
3.2.8齿轮各部分几何尺寸的计算    11
3.2.9齿圈与磨体的联接    11
3.2.10大齿圈的结构设计    12
3.3轴的设计    14
3.3.1选择轴的材料    14
3.3.2输出轴上的功率 ,转速 和扭矩     14
3.3.3求作用在齿轮上的力    15
3.3.4轴径的初步估算    15
3.3.5小齿轮轴的结构设计    15
3.3.6 轴的强度的精确校核    16
3.3.7连接轴的结构设计    18
3.4传动轴承的计算与选型    18
3.4.1轴承的选用原则    18
3.4.2轴承校核    19
3.5键的设计    19
3.5轴承盖的设计    20
结 论    22
参考文献    23
