汽车前灯罩的冲压模具设计

来源:56doc.com  资料编号:5D10897 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D10897
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍
汽车前灯罩的冲压模具设计(任务书,开题报告,外文翻译,论文说明书13000字,CAD图纸8张)
摘要: 本文介绍了汽车前灯罩的冲压模具设计。设计内容包括产品零件工艺分析、模具设计以及主要零件制造工艺的确定等。

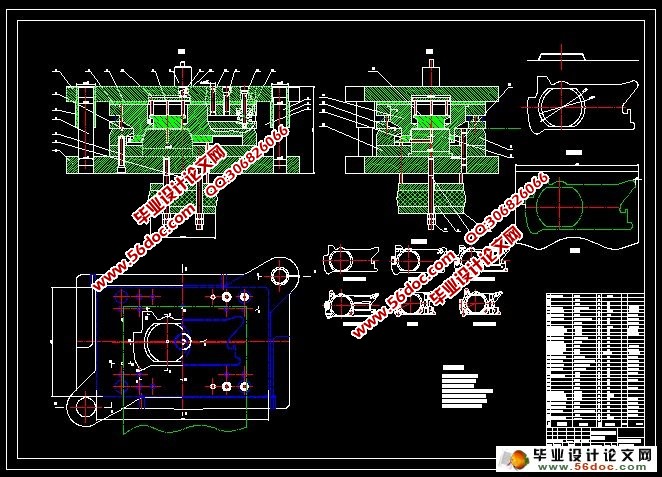

此零件结构复杂,需要多道工序完成,基本工序包括落料、拉深、冲孔、弯曲、翻边等。针对此产品件,应明确设计路线,确定设计方案,构思模具结构。首先对产品进行结构和尺寸分析,利用AUTOCAD绘出零件的三向视图,确定尺寸;之后确定优选的工艺方案(落料、拉深—胀形、冲孔—胀形、冲孔—修边、冲孔—弯曲—冲孔、翻边);然后再进行必要的工艺计算和尺寸计算,利用AUTOCAD完成第一道工序—落料拉深复合模装配图,并绘出各非标零件;然后同样用AUTOCAD完成第二道工序—胀形冲孔复合模;对其它工序进行分析,确定每道工序的细节工作;最后完成设计。

关键词:灯罩  冲压  模具  工艺  设计

Automotive Stamping Die Design front lamp shades
Abstract: This paper describes the car before the shade of the stamping die design. Includes part of the product design process analysis, mold design and manufacturing process to determine the main parts and so on.
    This part is complex, requires multiple procedures done, the basic processes include blanking, drawing, punching, bending, flanging and so on. Parts for this product, the design should be clear lines to determine the design, the idea of the mold structure. First, the product structure and size analysis, the use of AUTOCAD to draw part of the three views to determine the size; then determine the optimal process plan (Blanking, Drawing - bulging, punching - bulging, punching - trimming, Punching - Bending - piercing and flanging); and then make the necessary calculation and dimensioning techniques, the use of AUTOCAD to complete the first process - drawing composite blanking die assembly drawing, and draw the non-standard part; then the same with AUTOCAD completion of the second procedure - bulging punching compound die; of other processes were analyzed to determine the details of each process of work; the last to complete the design.

Keywords: stamping die process design lampshade

2.1 分析制件的冲压工艺性
2.1.1 材料
08钢  材料厚度 t=1mm
由《冲压模具设计与制造技术》P19,表1-8:
抗拉бb        335—450(N/㎜²)
抗剪τ         260—360(N/mm²)
弹性模数 E     190000 (N/mm²)
屈服点бs      200 (N/mm²)
    δ(%)    32%
2.1.2 结构分析
该零件是汽车前灯的壳罩,形状特征包括弯曲面,拉深面,压凸包,加强筋,外沿边等,并且是非对称结构,较为复杂。产品零件需要经过多道工序才能完成,基本工序应包括拉深、冲孔、弯曲、胀形、翻边等。且制件水平方向有不同层次的水平面,都是通过拉深、弯曲、胀形工序制成,表明成形工序较为复杂。拉深底部冲出一大孔,尺寸精度相对比较高。制件应注意尺寸之间的影响,以及工序之间相互的影响。
2.1.3 尺寸精度与表面粗糙度
尺寸精度按IT12级精度;
表面粗糙度Rn=12.5


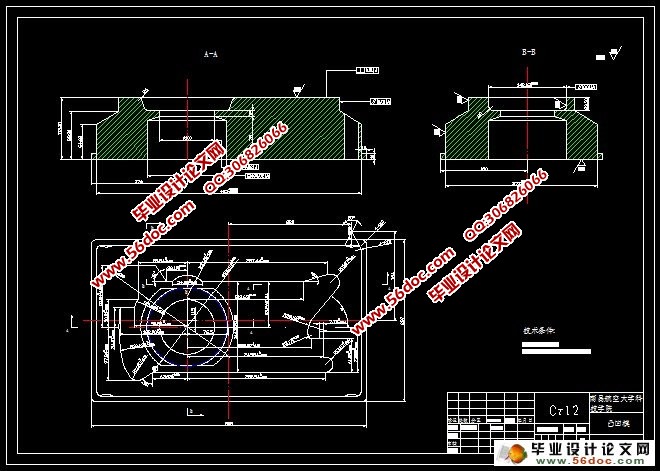

汽车前灯罩的冲压模具设计

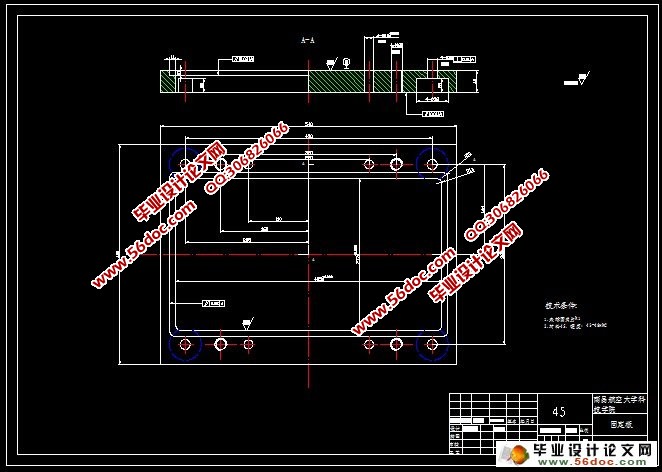

汽车前灯罩的冲压模具设计
汽车前灯罩的冲压模具设计
汽车前灯罩的冲压模具设计
汽车前灯罩的冲压模具设计
目录
前  言 3
1 绪论 4
1.1 我国冲压模具业发展现状 4
1.2 我国冲压模具制造技术发展趋势 4
2 汽车前灯罩成形工艺分析 7
2.1 分析制件的冲压工艺性 7
2.1.1 材料 7
2.1.2 结构分析 7
2.1.3 尺寸精度与表面粗糙度 7
2.2 确定冲压工艺方案 7
2.3 模具形式 8
2.4 毛坯展开计算 8
2.4.1 拉深部分 8
2.4.2 弯曲部分 9
2.4.3 其它部分  (直接由CAD得出) 9
3 落料拉深复合模设计 10
3.1 排样 10
3.2 确定冲压方向和冲压中心 10
3.2.1 确定冲压方向 10
3.2.2 确定压力中心 11
3.3 确定拉深次数 12
3.4 确定冲裁力和拉深力 13
3.4.1 冲裁力 13
3.4.2 压边力 13
3.4.3 拉深力的计算 13
3.5 选择压力机 14
3.6 选用标准模架 15
3.7 工作部分尺寸计算 15
3.7.1 拉深工作部分尺寸 15
3.7.2 落料工作刃口部分尺寸计算 16
3.8 模具总体设计 18
3.8.1 工作零件 18
3.8.2 其它主要零件 20
3.9 模具结构尺寸验算 24
4 胀形冲孔复合模设计 25
4.1 成形部分 25
4.2 变形力与冲裁力的计算 26
4.2.1 胀形变形力 26
4.2.2 冲裁力 27
4.3 确定压力中心 27
4.4 选择压力机 28
4.5 选用标准模架 29
4.6 工作部分刃口尺寸计算 29
4.6.1 对冲裁刃口尺寸进行计算 29
4.6.2 胀形刃口尺寸的说明及确定 29
4.7 模具结构设计 30
4.7.1 主要工作零件 30
4.7.2 其它零件设计 31
结 论 33
参考文献 34
致谢 35
