引线片冲裁件的冲压工艺及模具设计(含CAD零件装配图)
来源:56doc.com 资料编号:5D14546 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D14546
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 密 保 惠 帮助
资料介绍
引线片冲裁件的冲压工艺及模具设计(含CAD零件装配图)(任务书,开题报告,论文说明书12000字,CAD图纸13张)
本设计题目为引线片冲裁模,体现了典型冲裁模的设计要求、内容及方向,有一定的设计意义。通过对该模具的设计,加强了设计者对冲裁模设计基础知识的理解和运用,为设计更复杂的冲裁模具做好了铺垫。
本设计运用冲裁工艺及模具设计的基础知识,首先分析了板材的性能要求,为选取模具的类型做好了准备;然后计算了冲裁件的冲裁力,便于选取压力机吨位及确定压力机型号;最后分析了冲裁件的特征,便于确定模具的设计参数、设计要点及卸件装置。
本设计采用了冲孔—落料级进模成形引线片。成形原理可划分为两个阶段:首先冲孔凸模与凹模共同作用先冲出两个 1.85mm和两个 6.5mm的孔,而后利用第一步冲出的两个 1.85mm和两个 6.5mm的孔做精确定位使外形凸模与凹模共同作用使工件落料成形。
冲裁件工艺性分析
此工件只有落料和冲孔两个工序。材料为A3钢,具有良好的冲压性能,适合冲裁。工件结构相对简单,有一个 1.85mm的孔和一个 6.5mm的孔;孔与孔、孔与边缘之间也满足要求,最小壁厚为2.5mm。工件未标注尺寸公差的部分为自由公差,可看作IT14级,尺寸精度较低,普通冲裁完全能满足要求。
工件名称:引线片冲裁件

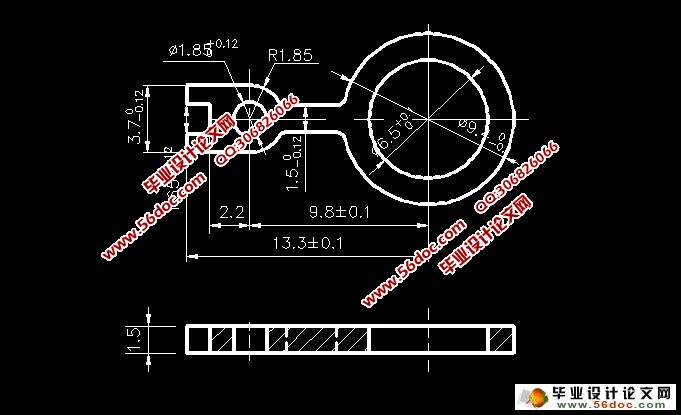

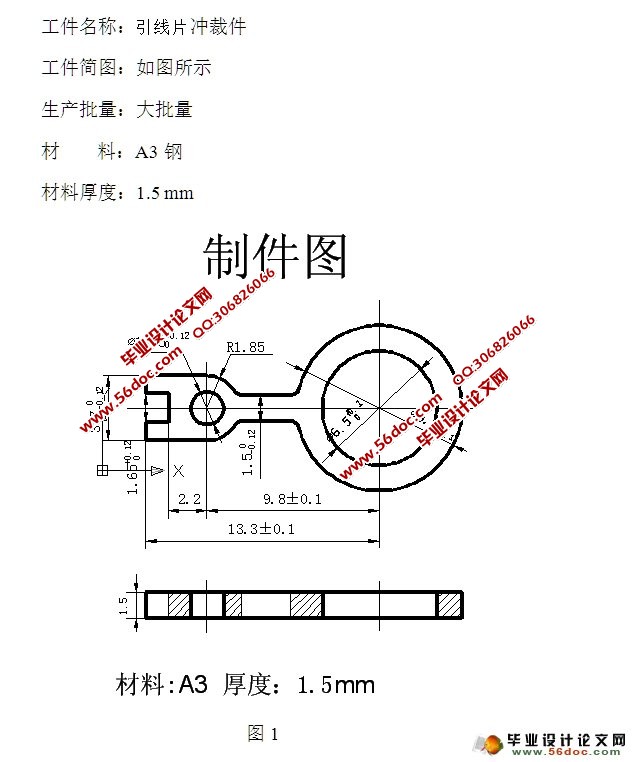

工件简图:如图所示
生产批量:大批量
材 料:A3钢
材料厚度:1.5 mm

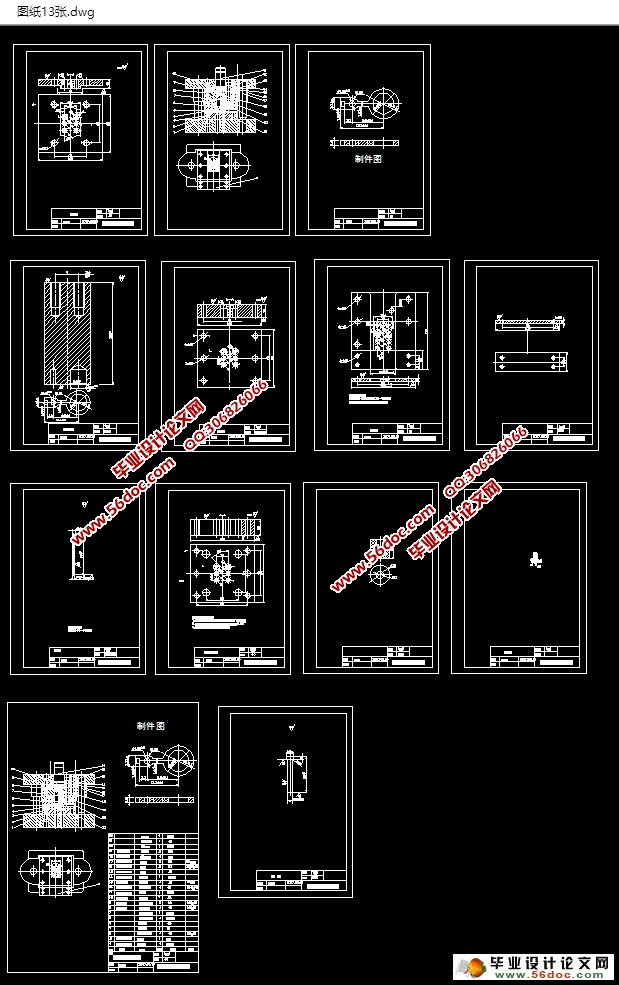

插图清单
1. 引线片冲裁模制件图…………………………………………11
2. 引线片冲裁模排样图…………………………………………13
3. 引线片冲裁模凹模型口图……………………………………15
4. 引线片冲裁模橡胶形状图……………………………………20
5. 引线片冲裁模落料凸模图……………………………………22
6. 引线片冲裁模凸模固定板图…………………………………23
7. 引线片冲裁模冲孔凸模图……………………………………24
8. 引线片冲裁模凹模图…………………………………………25
9. 引线片冲裁模导正销图………………………………………26
10. 引线片冲裁模导料板图………………………………………27
11. 引线片冲裁模承料板图………………………………………27
12. 引线片冲裁模卸料板图………………………………………28

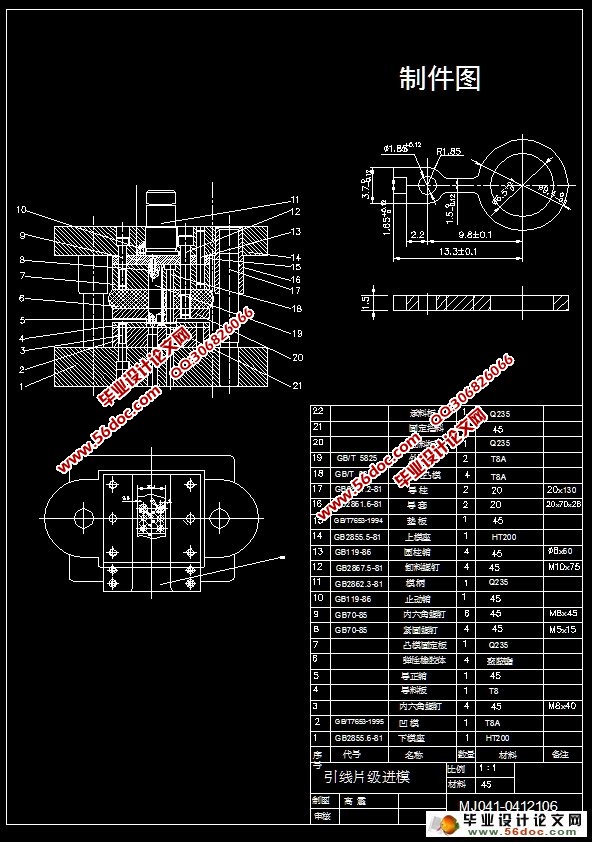

13. 引线片冲裁模模具装配图……………………………………30
表格清单
1. 排样及材料利用率计算………………………………………13
2. 模具压力中心表计算一览……………………………………15
3. 模具工作零件刃口尺寸计算一览……………………………19
4. 模具落料凸模加工工艺过程一览……………………………31
5. 模具冲孔凸模加工工艺过程一览……………………………32
6. 模具凹模加工工艺过程一览…………………………………33
7. 模具引线片冲裁模装配表一览………………………………34
|
