垫片零件冲孔落料弯曲级进模具设计(含CAD零件图装配图)

来源:56doc.com  资料编号:5D16097 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D16097
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

垫片零件冲孔落料弯曲级进模具设计(含CAD零件图装配图)(论文说明书17000字,CAD图纸12张)
摘   要
本文介绍的是垫片零件弯曲落料冲孔级进模,该模具实例结构简单实用,使用方便可靠。本设计首先根据工件图算工件的展开尺寸,再根据展开尺寸算该零件的压力中心,材料利用率,画排样图;其次依据凸、凹模不同的制造方法和冲裁工艺方案计算出凸、凹模的刃口尺寸;计算冲压力,选择冲压设备;根据零件的几何形状要求和尺寸的分析,进行凸、凹模结构设计,最后总体设计。设计包括设计说明书、模具的装配图、非标准零件的零件图。

关键词:冲孔;落料;弯曲;级进模

2 冲裁弯曲件的工艺分析
    冲裁件的工艺性是指该工件在冲裁加工中的难易程度。冲裁件的工艺性主要是指工件在冲裁加工中的难易程度,良好的冲裁工艺性应保证材料消耗少、工序数目少、模具结构简单而寿命长、产品质量稳定、操作简单等。而影响冲裁件的因素很多,如冲裁件的形状特点、尺寸大小、精度要求和材料性能等。

    材料厚度:2mm
    年产量:50万件/年
    材料: Q235
    制件精度:IT12
   (1)材料分析:
Q235普通碳素结构钢是一种钢材的材质,并可通过热处理进行强化。该钢属于低碳钢、强度底、塑性好、具有良好的冷冲压性能和焊接性能,宜制作各种冷冲压件。
   (2)零件结构:
    该零件大小适中,外形简单,对称;制件需要进行冲孔、弯曲、落料三道工序。材料厚度为t=2mm,其长度L=110mm,宽度b=43mm,属于中批量生产,尺寸公差较大,工件结构形状简单对称,无尖角,对冲裁加工交为有利。所以,该零件的结构满足冲裁的要求。

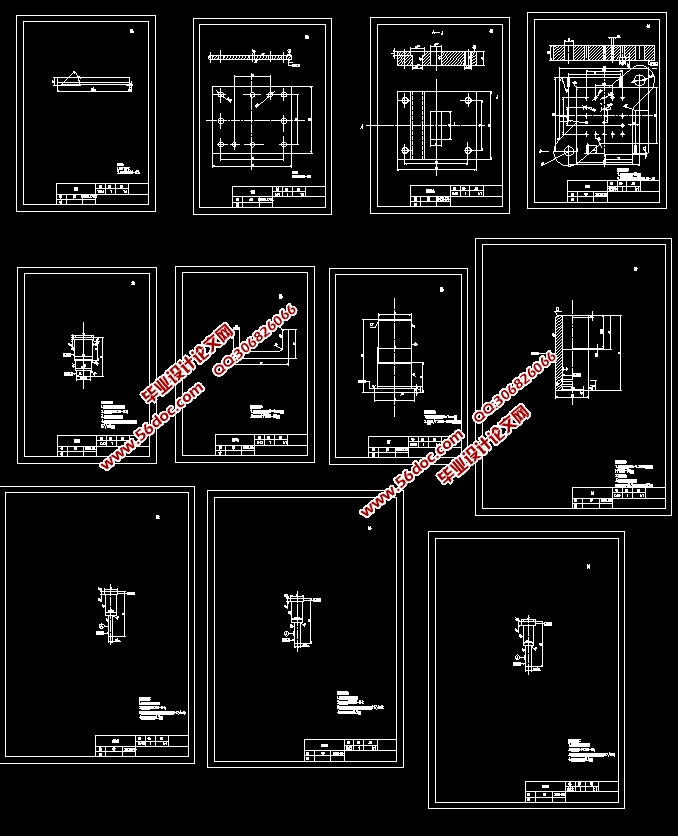

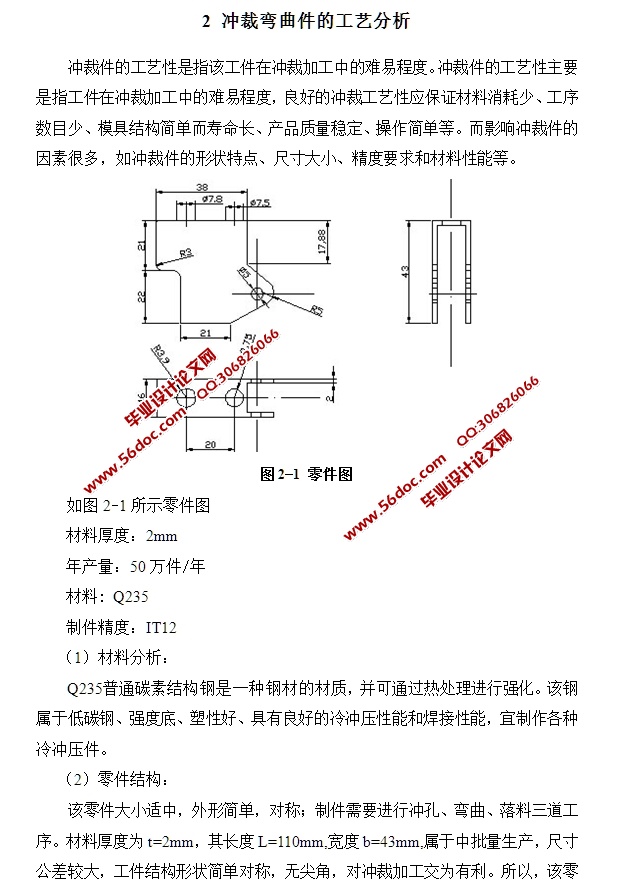

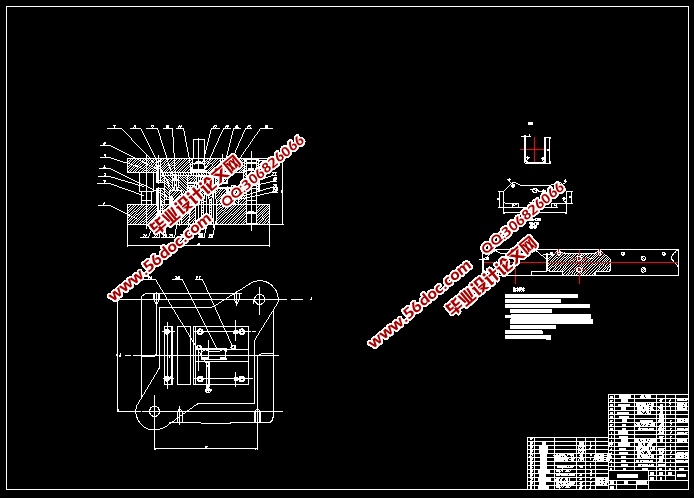

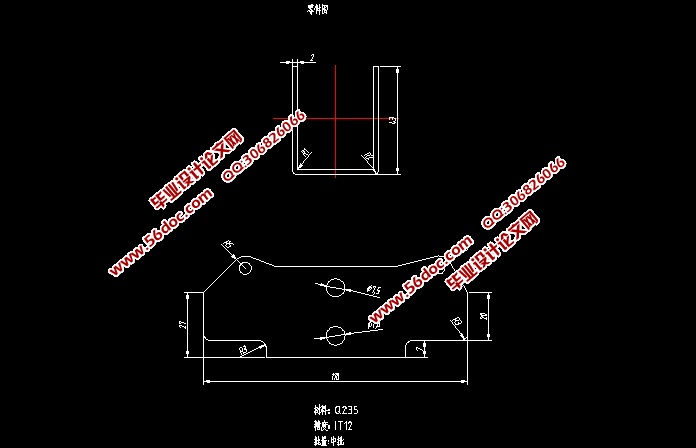

   (3)本文所设计的冲裁零件垫片冲孔落料弯曲级进模具设计如图2-1,该冲裁件的材料为Q235钢,具有较好的可冲压性能。该冲裁件的结构简单,比较适合冲裁,零件图上所有尺寸均未标注公差,属于自由尺寸,可查参考文献[4]和查参考文献[8]确定冲裁件的公差等级,该零件的公差等级取IT12级确定零件的尺寸公差。亦无其它特殊要求,利用普通冲裁既可达到零件图纸要求。其尺寸公差应按“入体”原则 标注为单向公差,根据落料件上偏差为零,下偏差为负;冲孔件上偏差为正,下偏差为零。
