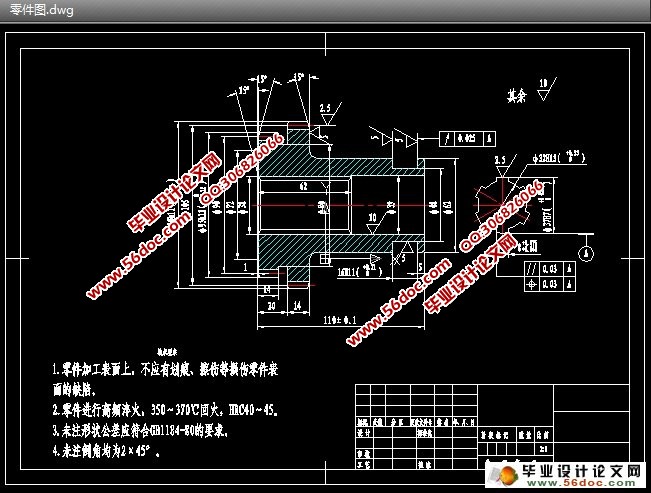

齿轮齿胚的加工工艺及编程(设计说明书9900字,CAD图1张)
内容摘要
齿轮箱在电机中的应用很广泛,在风力发电机组当中就经常用到,而且是一个重要的机械部件,其主要功用是将风轮在风力作用下所产生的动力传递给发电机并使其得到相应的转速。通常风轮的转速很低,远达不到发电机发电所要求的转速,必须通过齿轮箱齿轮副的增速作用来实现,故也将齿轮箱称之为增速箱。
本文主要讲述齿轮箱在电机中的应用以及齿轮齿胚的加工工艺,通过对其零件图的工艺分析,制定出合理的加工方案以及合理的切削用量,最终完成该零件的加工。
由于本人水平有限,加之写之过急,文中难免存在不足之处,还望老师海涵,并给于指导。
关键词:齿轮箱  工艺分析  数控编程


齿轮齿胚的加工工艺及编程


目录
内容摘要    2
目录    3
1引言    4
1.1数控技术    4
1.2数控加工工艺分析主要内容    4
2齿轮箱介绍    5
2.1齿轮箱的运用    5
2.2齿轮箱特点及用途    5
3齿轮齿胚加工工艺的设计    7
3.1 零件图的分析    7
3.2毛坯的设计    7
3.3零件的加工阶段划分    8
3.4定位基准的确定    9
3.5 机床及工装的选择    9
3.6加工工艺路线    11
3.7 刀具的选择    12
3.8 确定切削用量    14
4制定工艺卡片    15
5 数控编程    15
5.1工序3的加工程序清单    16
5结 论    20
6致 谢    21
7参考文献    22
附录    23
附表1 综合工艺过程卡片    23
附表2 机械加工工序卡    24
附表2.1 机械加工工序卡    26
