传动轴数控加工工艺及编程设计(含CAD零件图,工艺卡工序卡)

来源:56doc.com  资料编号:5D17719 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D17719
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

传动轴数控加工工艺及编程设计(含CAD零件图,工艺卡工序卡)(论文说明书9100字,CAD图纸4张,工艺卡,工序卡)
摘要
 本篇设计是传动轴数控加工工艺及编程,传动轴零件的主要加工表面是各轴颈的外圆表面及U型槽 的铣削加工以及M8螺纹孔的钻、攻加工。一般来说,保证平面的加工精度与保证孔系的加工精度相比,保证平面的加工精度比较容易。孔径加工都是选用专用钻夹具,夹紧方式一般选用手动夹紧,夹紧可靠。因此生产效率较高。能够满足设计要求。
 文章的重点在于对传动轴的工艺性和力学性能分析,对加工工艺规程进行合理分析,对传动轴进行加工工艺的规程设计,包括了主轴的数控车削加工,并且介绍了数控车的加工工艺及数控编程,以此传动轴进行数控车的加工工艺编制和数控编程的设计,并进行模拟仿真,经过实践证明,最终可以加工出合格的传动轴零件。

关键词:传动轴类零件;工艺规程;数控编程;仿真加工

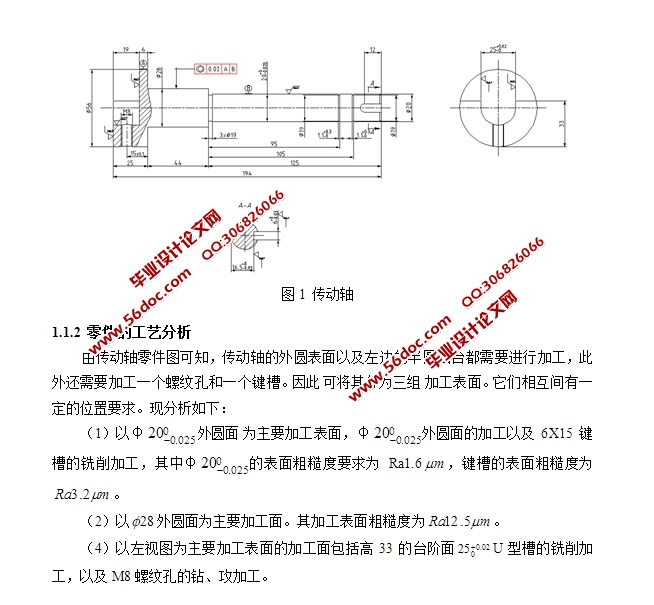

1.1.2 零件的工艺分析
    由传动轴零件图可知,传动轴的外圆表面以及左边的半圆凸台都需要进行加工,此外还需要加工一个螺纹孔和一个键槽。因此 加工表面。它们相互间有一定的位置要求。现分析如下:
(1)以φ  为主要加工表面,φ 外圆面的加工以及6X15键槽的铣削加工,其中φ 的表面粗糙度要求为Ra1.6 ,键槽的表面粗糙度为 。
(2)以 外圆面为主要加工面。其加工表面粗糙度为 。
(4)以左视图为主要加工表面的加工面包括高33的台阶面 U型槽的铣削加工,以及M8螺纹孔的钻、攻加工。
1.2零件的主要技术要求
 由以上分析可知,该传动轴零件的主要加工表面是外圆面,台阶面、孔及槽。因此,对于传动轴来说,加工过程中的主要问题是保证外圆面的同轴度要求,处理好孔和平面 。
