输出配料称重控制系统中PLC的应用

来源:56doc.com  资料编号:5D1548 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D1548
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

摘要:
介绍了以可编程序控制器,模拟量输入模块,COM口232无协议通信模块和触摸屏面板为组合处理单元的配料称重控制系统的组成原理,给出了系统的主要程序设计流程。实践表明:该系统运行正确可靠且具有硬件结构简单和成本低廉的特点。

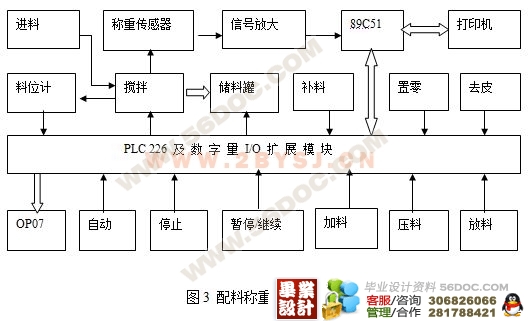

控制模式:称重传感器、信号变送器+控制器+执行器+配方;
控制器是上位机程序+PLC程序,执行器是指电磁阀和电动机电磁离合器等等。

关键词:配料, 称重,可编程序控制器

主要功能设计:
(1)具有断电保护功能:如果在加料过程中出现断电情况,则应保护现场,一旦来电后先显示提示画面等待按键,如果是停止键,则清除断电保护状态,返回初始工作状态;如果是暂停键,则恢复断电时的工作状态继续工作;
(2)设置“自动”和“手动”两种工作方式:“手动”工作是单独完成某个控制环节,如单独“加料”,单独“搅拌”和单独“放料”,它允许用“暂停/继续”键进行暂停,允许在暂停状态修改参数;“自动”工作是完成一个完整的循环控制周期,它包括加料、搅拌、放料等环节,“自动”操作时只允许“暂停/继续”键有效,各“手动”键无效,且不能修改参数;
(3)具有立即停止功能:当“停止”键有效时,任何控制过程中将停止并返回到重量显示状态;
(4)具有置零功能:在称重状态下按“置零”键,可使显示值回零,如果超过置零范围则不能置零并显示出错信息;
(5)具有去皮功能:在称重状态下按“去皮”键可将显示重量作为皮重扣除,再按一次“去皮”键将恢复原来的显示重量。






毕业设计说明书目录
1 引言……………………………………………………………………………… 20
2 方案论证…………………………………………………………………………21
2.1方案一:………………………………………………………………………21
3 各电路设计和论证……………………………………………………………… 24
3.1电源电路设计和论证…………………………………………………………24
3.1.1 机械部分………………………………………………………………… 24
3.1.2 方案二…………………………………………………………………… 27
4. 软件设计………………………………………………………………………… 29
4.1程序流程………………………………………………………………………29
(毕业设计)
4.1.1系统主程序流程图……………………………………………………… 29
4.2主程序梯形图………………………………………………………………  30
4.2.1主程序指令表……………………………………………………………30
5. 附录………………………………………………………………………………34
6.参考文献…………………………………………………………………………39
