自动饮料贩卖机(售货机)的控制系统设计(S7-200,含原理图,仿真程序)

来源:56doc.com  资料编号:5D15986 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D15986
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

自动饮料贩卖机(售货机)的控制系统设计(S7-200,含原理图,仿真程序)(论文说明书12300字,CAD图纸4张,程序仿真)
本文简要介绍了课题研究的意义,自动售货机在国内外的研究动态,主要设计的是基于西门子S7-200 系列PLC构成的自动售货机控制系统,包括自动售货机控制系统硬件设计,软件的设计,I/O分配,系统控制流程图,PLC梯形图程序的编写和系统梯形图的调试仿真。
关键词:  PLC; 自动售货机控制系统; 梯形图; 调试

自动售货机的工作原理
自动售货机的工作原理是:1、从投币口送入货币,然后经过传感器采集数据、识别器判别货币的面值。2、识别器把信息数据传给通信模块。3、通信模块与售货机的主控系统通信,主控系统显示面值,启动售货机的面板键,显示出哪个货道有货,哪个货道已售完,并等待顾客按键选择商品。4、顾客选择商品后,售货机自动把商品送出,等待顾客取走。5、如果余额足够多,顾客可以选择退币或继续买商品;如果余额不足,顾客可以选择退币或继续投币购买商品。退币可以分为两种情况:一种是由纸币识别器完成退纸币,另一种是由硬币的通信模块完成退硬币。6、系统复零,完成售货。
2.2 自动售货机设计的基本思路
本设计的目的是设计一个便利、方便的具有自动区分货品的功用,并且能对所投的钱币币值进行累计,根据币值选择商品的自动售货机。而且商品交易完成后会显示余额并可以随时退币;当自动售货机遭受到外界因素破坏时报警指示灯会闪烁报警。


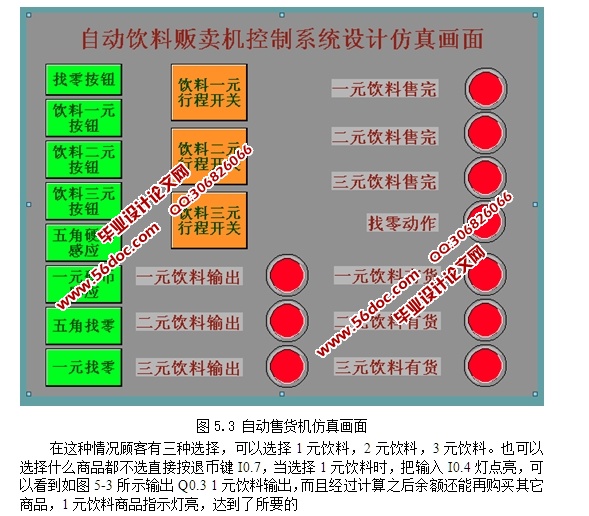

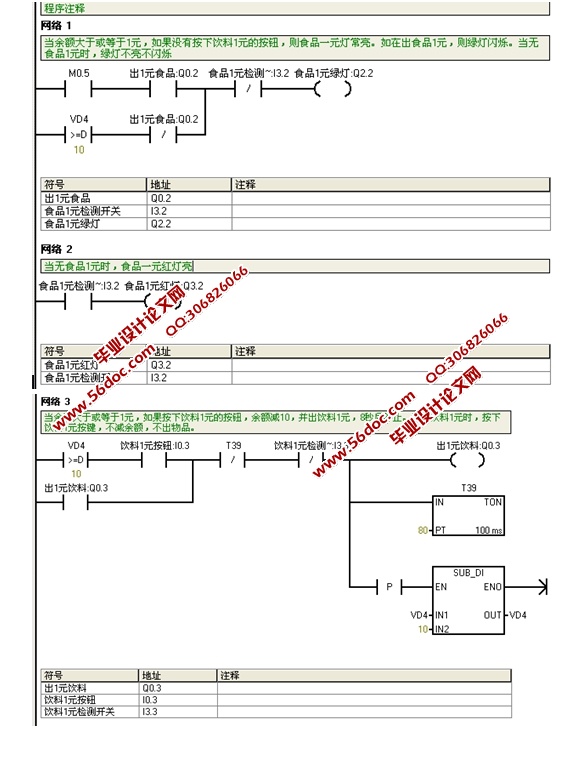

自动饮料贩卖机(售货机)的控制系统设计(S7-200,含原理图,仿真程序)
自动饮料贩卖机(售货机)的控制系统设计(S7-200,含原理图,仿真程序)
自动饮料贩卖机(售货机)的控制系统设计(S7-200,含原理图,仿真程序)
自动饮料贩卖机(售货机)的控制系统设计(S7-200,含原理图,仿真程序)
自动饮料贩卖机(售货机)的控制系统设计(S7-200,含原理图,仿真程序)
