PLC在VVVF电梯电气控制系统中的应用(附CAD电气原理图)

来源:56doc.com  资料编号:5D22336 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D22336
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

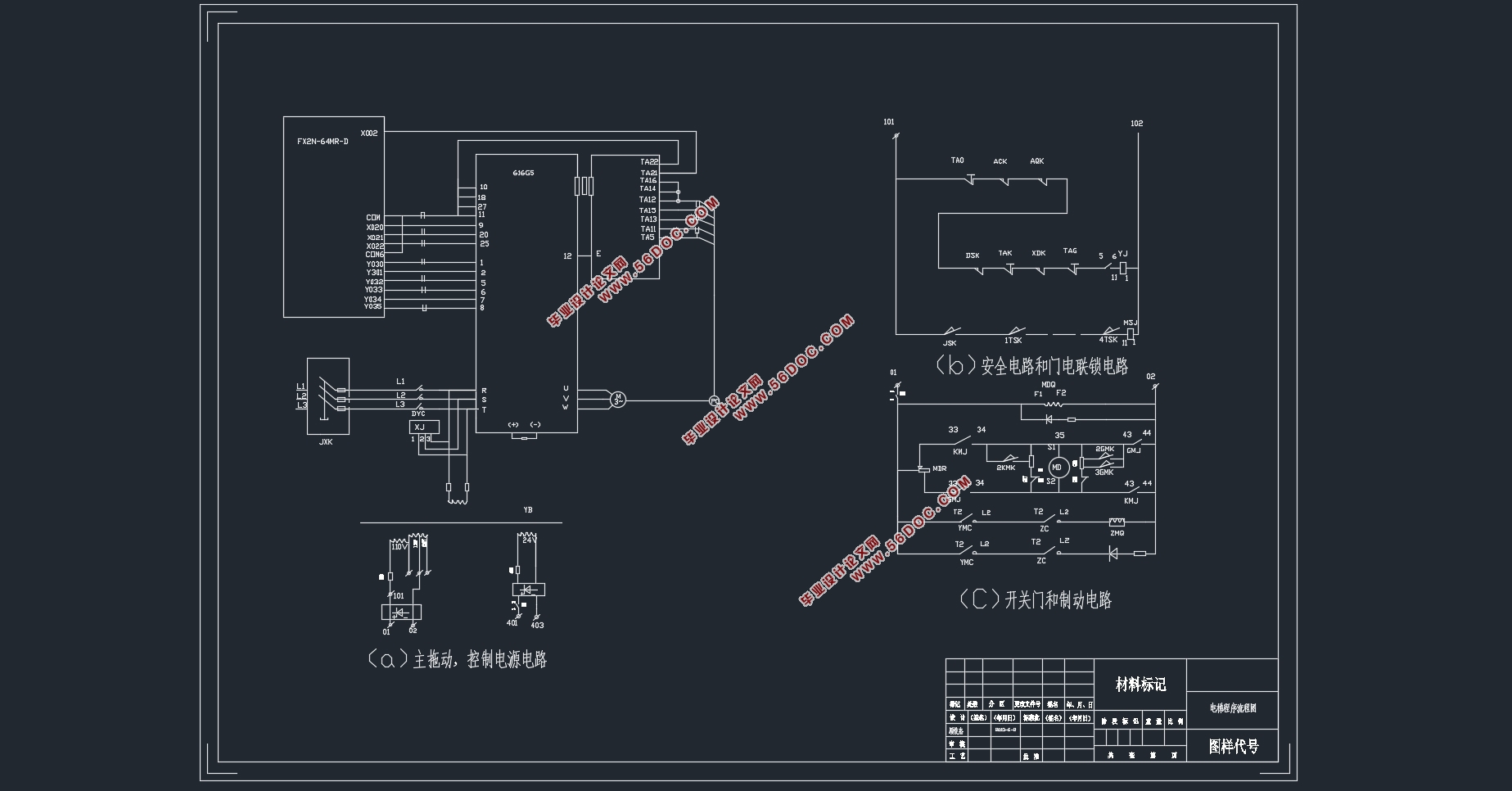

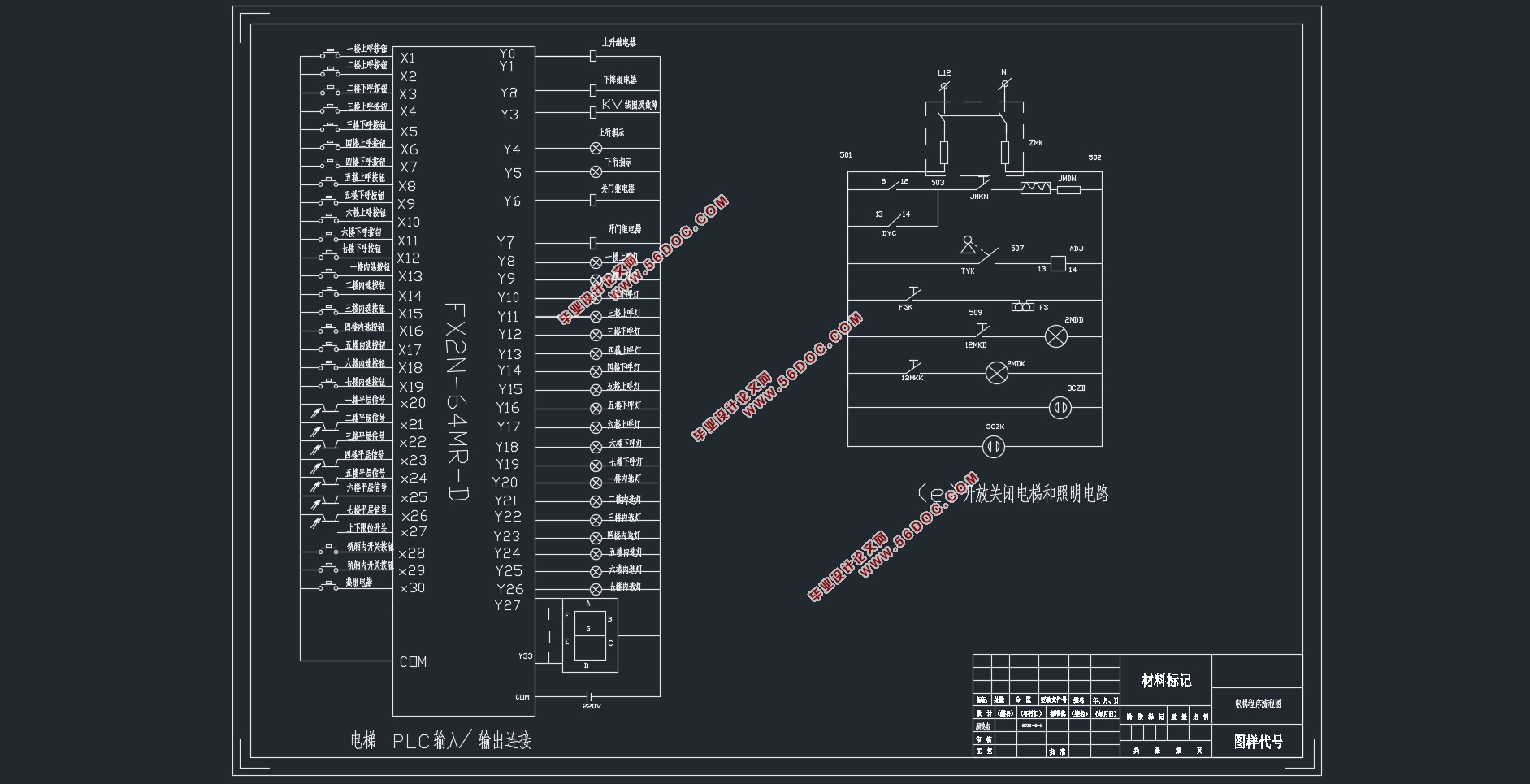

PLC在VVVF电梯电气控制系统中的应用(附CAD电气原理图)(任务书,开题报告,外文翻译,论文说明书18000字,CAD图2张)
摘  要
电梯作为高层大厦的主要垂直交通工具,电梯系统的服务质量和服务效率的提高,对建筑的有效利用和性能发挥将产生极为重要的作用。随着现代城市的繁荣与发展,高层建筑越来越多,电梯的使用场合和数量也随之增加。所以,研究和开发一种性能优越、效率高的电梯群控调度系统,将具有十分重要的工程意义。
本次设计主要将可编程序控制器(PLC)和计算机应用到电梯的控制系统中去,PLC在VVVF电梯电气控制系统中的应用总体设计方案、电梯的速度控制、电梯的方向控制、电梯的主驱动控制、电梯的安全保护环节。通过PLC来实现对电梯系统运行的控制。选用交流单速电机来实现电梯拖动。
 PLC电梯控制系统只需要稍加改进即可应用于更高性能要求的电梯中。这一切都表明该系列PLC不仅可以满足电梯对高可靠性的实际需求,而且在控制水平和性能完全可以替代进口的同类产品,并将突破电梯领域应用到更为广泛的行业中,未来前景将更为广阔。
关键词:PLC 电梯 逻辑控制

PLC in electrical control VVVF elevator system application
Abstract
Elevator is the main vertical transport in the high-rise buildings, elevator system service quality and efficiency of the service will play a vital role in the effective use of construction and performance. With the modern city's prosperity and development, more and more high-rise buildings are appearing, the use of elevators and the number of occasions is increasing. Therefore, it is a very important project significance to research and develop a superior performance and high efficiency of the elevator group control scheduling system.
This design mainly (PLC) and the computer applies the programmable controller in elevator''s control system, PLC VVVF elevator electrical control system overall design , Elevator speed control, direction control of the elevator , the control of the main drive of the elevator , the elevator safety protection link.Selection of AC single -speed motor lift drag .
The PLC lift control system only needs to improve slightly then applies in the high performance request elevator. All these indicated that this series PLC not only may satisfy the elevator to the redundant reliable physical demand, moreover definitely may substitute the import in the control level and the performance the similar products, and will break through the elevator domain to apply a more widespread profession, in the future the prospect will be broader.
Key words:PLC  Elevator  Logical control


PLC在VVVF电梯电气控制系统中的应用(附CAD电气原理图)
PLC在VVVF电梯电气控制系统中的应用(附CAD电气原理图)
PLC在VVVF电梯电气控制系统中的应用(附CAD电气原理图)
PLC在VVVF电梯电气控制系统中的应用(附CAD电气原理图)


目  录
摘  要    I
Abstract    II
第一章 绪论    1
1.1电梯设备    1
1.1.1电梯的主要组成部分    1
1.1.2电梯的主要参数    1
1.1.3电梯的安全保护装置    2
1.1.4电梯的分类    3
1.2电梯的发展概况    4
1.2.1电梯技术发展概况    4
1.2.2电梯发展展望    5
第二章   PLC的简介    7
2.1电梯继电器控制系统的特点及存在问题    7
2.1.1 电梯继电器控制系统的优点    7
2.1.2 电梯继电器控制系统存在的问题    7
2.2 PLC 及其在电梯控制中的应用特点    8
2.2.1 PLC的定义    8
2.2.2  PLC的基本和组成    8
2.2.3 PLC的工作原理    11
2.2.4PLC的特点    12
2.2.5PLC系统的发展趋势    12
第三章 VVVF电梯拖动系统原理    13
3.1 电梯系统原理    13
3.1.1电梯的基本原理    13
3.2电梯的拖动系统    14
3.2.1电力拖动系统主要构成    14
3.2.2 主要电力拖动方式    14
3.2.2电梯的负载机械特性    16
3.3 VVVF交流调速原理    20
3.3.1动力学在电梯中的运用    21
3.3.2 VVVF电梯电机拖动原理    21
3.3.3PWM脉宽调制原理    22
第四章 VVVF变频电梯的控制系统的硬件设计    25
4.1主要电气部件的选用    25
4.2信号控制系统    27
4.2.1.电梯控制系统实现的功能    27
4.2.2速度给定曲线    28
4.3 I/O点数的分配及机型的选择    30
4.4电梯PLC输入,输出连接图    38
第五章VVVF变频电梯的控制系统的软件设计    39
5.1程序流程图    39
5.2开关门控制    41
5.2.1开门控制    41
5.2.2关门控制    43
5.3 内指令外召唤信号的登记消除及显示    44
5.3.1内指令信号处理    44
5.3.2外召唤信号处理    45
5.3.3 截梯    46
5.3.4故障报警    46
5.3.5 层楼位置显示    47
5.4消防运行    48
总  结    49
参考文献    50
致 谢    51
