乙炔气柜的安全设计与风险分析(含CAD图)

来源:56doc.com  资料编号:5D19741 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D19741
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

乙炔气柜的安全设计与风险分析(含CAD图)(论文25000字,CAD图1张)
摘要
本文将依据现有的乙炔气柜的设计规范《工业企业湿式气柜设计规范》以及各类湿式气柜设计的相关文献,了解乙炔气柜,并且对乙炔气柜进行水槽、钟罩、导轨、防雷防静电等一系列安全设计,设计一个2500m³的湿式乙炔螺旋气柜。针对该气柜使用故障类型及其影响分析(failure mode and effect analysis)分析气柜运行过程中各个部件可能出现的故障来辨析出气柜运行过程中存在的风险,并以工作危害分析(Job Hazard Analysis)对乙炔气柜检维修等过程中的各个操作步骤进行风险分析。同时针对风险分析中出现的各种可能存在风险提出一些气柜运行以及检修过程中的安全管控措施来预防并控制乙炔泄漏事故。
关键词:乙炔气柜设计作业危害分析  故障类型及其影响分析  风险管控

Abstract
In this paper, according to the existing design code of acetylene gas holder "Code for Design of Wet Gasholder in Industrial Enterprises" and related documents of various kinds of wet gas holder design, we will understand acetylene gas holder, and design a 2500m3 wet acetylene spiral gas holder for a series of safety designs of acetylene gas holder, such as water tank, bell cover, Guide rail, lightning protection and static electricity protection. Aiming at the failure mode and effect analysis of the gas holder, this paper analyzed the possible faults of each component in the operation of the gas holder to identify the risks in the operation of the gas holder, and analyzed the risks in the operation steps of the acetylene gas holder inspection and maintenance by Job Hazard Analysis. At the same time, some safety control measures are proposed to prevent and control acetylene leakage accidents in the process of gas tank operation and overhaul in view of various possible risks in risk analysis.
Key words:Acetylene gas holder        Design    Job Hazard Analysis        failuremode and effect analysis    Risk Control

本文的主要工作
本文将依据现有的乙炔气柜设计规范以及各类相关文献,了解乙炔气柜。对乙炔气柜进行安全设计,确定所设计气柜的设计参数,分析气柜的结构和组件,并且针对相关的组件依照相关文献与气柜设计规范开展水槽壁板壁厚,钟罩壁板壁厚,配重块计算,安全附件等组件的设计计算;设计一个乙炔气柜。然后从系统安全角度分析学习乙炔气柜事故,来学习并确定在气柜使用保管过程中需要注意的事项。并且自由使用或组合使用工作危害分析、事故树分析法、工艺危险性分析等安全评价方法对乙炔气柜使用以及维修等过程中的危害进行风险分析。通过风险分析出的相关风险点,有针对性的提出使用以及检修过程中的安全技术与风险管控措施。
1.3论文组织结构
本文将通过五个章节来详细描述从乙炔气柜的设计到风险分析以及后续的气柜使用检修过程中的风险管控措施与安全技术。
第一章绪论    探讨对于乙炔气柜研究的背景以及意义,主要性的介绍本文设计以及评估的工作内容以及工作要点,大致列出本篇文章的整体组织结构。
第二章乙炔气柜的设计    首先确定本文设计乙炔气柜的具体参数,介绍乙炔气柜设计中的相关要点。针对各个构件以及安全部件进行计算,确定开展水槽壁板壁厚,钟罩壁板壁厚,配重块重量等参数的计算与确定。
第三章乙炔气柜安全评价相关方法及理论    介绍并且回顾学习本文中进行风险评价之中所需要使用的工作危害分析与故障类型及其影响分析法。并且利用提到的相关安全评价方法,针对气柜使用与检修过程进行相关的风险分析。
第四章针对第三章中辨析出的气柜风险隐患,针对气柜运行与检修作业提出相关风险管控措施以预防事故发生。同时简略提出在乙炔气柜的乙炔泄漏事故发生时的事故应急预案。

乙炔气柜总体设计参数

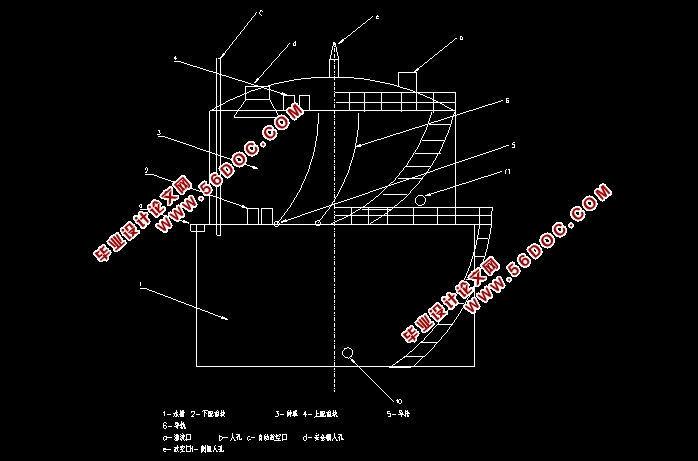

本文设计气柜为2500m³乙炔螺旋气柜,示例如图,钢水槽直径为20.9m,高度H为8.99;钟罩直径为20m,高度为8.55m;设计压力为4000pa;钢水槽底板直径为21.1m。气柜径高比为1.9。管口公称尺寸为溢流口125mm;顶部人孔500mm;自动放空口150mm;安全帽人孔1000mm;放空口150mm;侧壁人孔600mm。


乙炔气柜的安全设计与风险分析(含CAD图)
乙炔气柜的安全设计与风险分析(含CAD图)


目录
摘要    I
Abstract    II
第一章绪论    1
1.1乙炔气柜研究背景及其意义    1
1.2本文的主要工作    2
1.3论文组织结构    2
第二章乙炔气柜的设计    3
2.1乙炔气柜总体设计参数    3
2.2水槽底板的设计    4
2.3水槽壁设计    6
2.4钟罩设计    8
2.4.1钟罩壁板设计    8
2.4.2钟罩顶设计    9
2.5配重设计    10
2.5.1配重计算    10
2.5.2配重块设计要求    11
2.6导向装置的设计    12
2.6.1导轨的设计    12
2.6.2导轮的设计    13
2.7气柜附属件与安全设计    13
2.7.1附属件设计    13
2.7.2气柜的安全设计    16
第三章乙炔气柜使用以及检修过程中的风险分析    19
3.1乙炔气柜运行中的风险分析    19
3.1.1故障类型及其危险性分析    19
3.1.2乙炔气柜运行过程中的故障分析    22
3.2乙炔气柜检修作业中的风险分析    25
3.2.1JHA分析法其使用要点    25
3.2.2乙炔气柜检修的JHA分析    26
3.2.3乙炔气柜检修工作危害分析表    35
第四章气柜使用过程的风险管控    38
4.1气柜使用过程的风险管控措施    38
4.2气柜检修过程中的风险管控措施    39
4.3气柜事故的应急处理    40
4.3.1气柜的常见故障及处理方法    40
4.3.2乙炔气柜泄漏引发燃爆的事故应急预案    41
参考文献    46
